加速開發寬帶網絡應用的ADI 5G毫米波雷達開發平台

5G毫米波雷達開發平台加速了寬帶網絡應用的發展

ADI提供的混合信號前端AD9081/AD9082和合成器ADF4371可加快客戶的寬帶網絡應用程的開發速度。

ADI的合作夥伴Giga Farm提供的5G毫米波雷達開發平台，主要包括使用這些產品開發的FMC主板和時鐘發生器。

這篇文章將會通俗易懂的解釋這些平台和設備如何加速5G毫米波雷達的發展！

5G毫米波和雷達開發平台

此開發平台由以下主板組成：

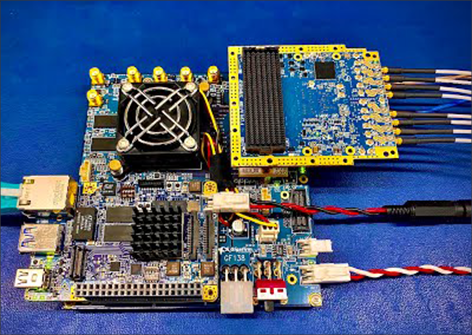

Gigafield提供的5G毫米波雷達開發平台

GRF-AD9081-FMC和GRF-AD9082-FMC是多通道小型化G赫茲AD/DA採樣 FMC主板。主板上的AD9081/AD9082可以通過ADI提供的專用API進行控制操作。

該FMC主板是一款廣泛應用於科研、分析與測試設備，也集成到4G LTE和5G毫米波無線通信系統的產品。

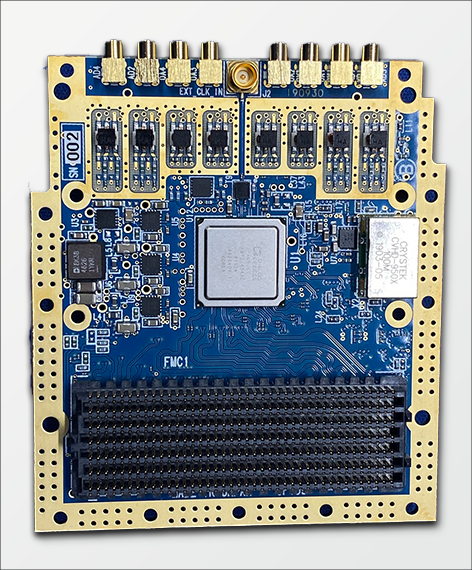

GRF-AD9081-FMC/GRF-AD9082-FMC 正面

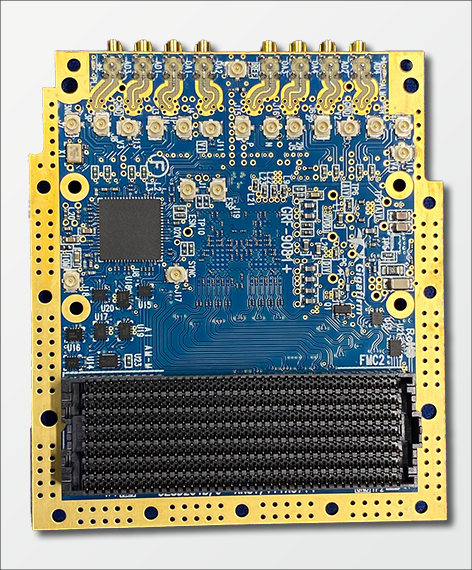

GRF-AD9081-FMC/GRF-AD9082-FMC背面

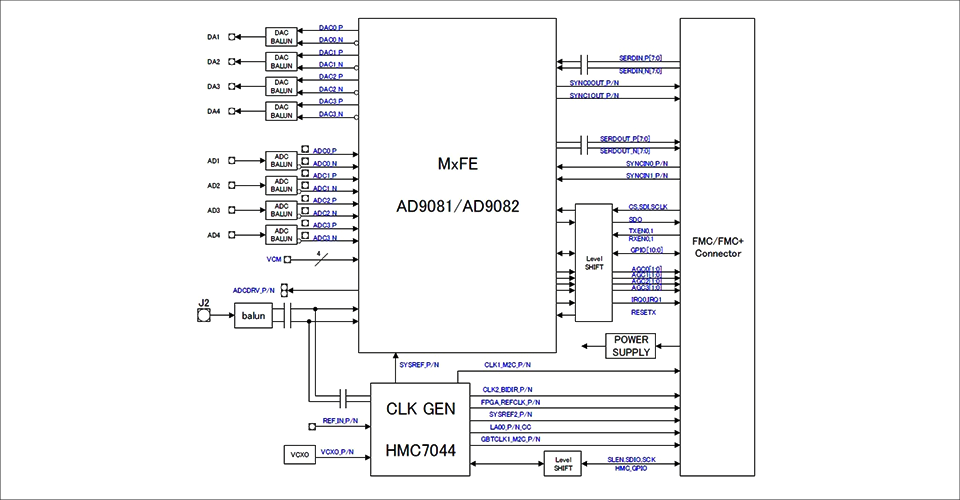

GRF-AD9081-FMC/GRF-AD9082-FMC方框圖

AD9081和AD9082是高集成的多通道RF A/D、D/A轉換器，它是靈活、可重構的無線通用平台設計的最佳產品。

AD9081/AD9082 的比較
		AD9081	AD9082
通道参数	发送器	4	4
通道参数	接收器	4	2
D/A 转换器	分辨率	16位	16位
D/A 转换器	取样率	12GSPS	12GSPS
A/D 转换器	取样率	12位	12位
A/D 转换器	取样率	4GSPS	6GSPS
数据收发器端口		16通路24.75Gbps JESD204C或15.5Gbps JESD204B
复合发送输入数据速率		6GSPS	6GSPS
单通道模式的接收输出的数据传输速率		4GSPS	6GSPS
多通道模式的最大无线电频带间隔		1.2GHz	1.2GHz
其他特征	片上 (On-chip) 倍頻器
	適用於多頻帶DC到射頻的無線通信應用的數字信號處理
	具有超寬帶能力的帶有旁路功能的內插器和抽取器
	適用於相控陣雷達系統和電子戰用電波干擾設備應用程序的低延遲迴路和跳頻模式

由於AD9081和AD9082是非常高性能的產品，因此需要相應的開發資源才能熟練使用。此外，高速JESD204接口也需要專業技術，而Giga Farm提供的FMC主板解決了這些難題。

GIGA-PLL中配備的ADF4371是一個帶有62MHz～32GHz連續且較大RF輸出範圍和以下優異特性的合成器：

基於ADF4371的GIGA-PLL可作為JESD204設備需要的GHz時鐘到毫米波的多輸出時鐘射頻，也可以單獨購買。
