單片支持多協定的以太網交換機

多協議是一種能夠運行多個協議的架構。

在許多工業應用中,以太網已經取代了傳統的串列"現場匯流排",因為以太網具有較高的頻寬並可以連接到企業網路。工業以太網有PROFINET、Ethernet/IP、EtherCAT、ModbusTCP等幾種協議,但各協議之間不相容,因此,在設計支援工業以太網的產品時,必須考慮與各種協議的相容性。

解決此問題的一種方法是使用支援多協議的以太網交換機產品。

標準因特網在開放性、兼容性、成本等方面具有優勢,但存在無法固定延遲、無法保証帶寬等問題。雖然工業以太網能夠解決這些問題,但其專有的硬體協議妨礙了普及。

因此,IEEE802.1TSN(Time Sensitive Network,時間敏感網絡)是一種正在進行的研究,它使用的是目前為止已經廣泛普及的標準以太網硬件,是一種統一的規格,可以滿足所有業界的要求。

TSN是IEEE作為小組長,AVNU正在推進生態系統的建立,而ADI的評價板則採用在測試頭上

Analog Devices公司(ADI)的fido5100是支持PROFINET、以太網/IP、Modbus/TCP、POWERLINK和SERCOS III的以太網交換機。

除此之外，fido5100還支持EtherCAT.

fido5100/5200在接通電源時,通過從主處理器下載固件,對應各協議。

• 支援所有工業協議
  • IEEE802.3、10Mbps/100Mbps、半雙工、IPv6和IPv4通信
  • 具有QuickConnect、CIP Sync和CIP Motion的Ethernet/IP
  • Modbus TCP
  • SERCOS III
  • Ethernet POWERLINK
  • 具有快速入門功能的PROFINET ClassB和ClassC(V2.3)
    • 支持高達31.25μs的PROFINET周期時間
  • IEEE 1588 版本2
    • 原始時鐘、原始幀和UDP
  • EtherCAT （僅fido5200）
    • 支持高達12.5μs的EtherCAT周期時間

• 易用性
  • 3.3V輸入輸出緩衝器
  • 與內部精密計時同步的8個獨立計時信號
  • 4個獨立可程式設計的計時器信號,用於計時器捕獲事件或計時器輸出事件
  • 为链接活动驱动LED
  • 小型封裝:144引腳、符合CSP_BGA RoHS標準的封裝
  • 宽温度范围：−40℃ ～ +85℃
  • 評估工具包:可以立即評估主機處理器和網路介面模組之間的連接

提供了評估工具包,用於立即評估主機處理器和網絡接口模塊之間的連接,該評估工具包支持PROFINET、PROFINET IRT、PROFIBUS、Ethernet/IP、Ethernet/IP和DLR、EtherCAT、ModbusTCP,並允許在不改變主機處理器硬件或軟件接口的情況下,通過集成接口切換和更新協議。

• 網路接口評估工具包的內容
  • 網絡接口板
  • UART 個性模塊
  • 並行接口個性模塊
  • 以太網個性模塊(計劃)
  • 電源適配器
  • 以太網電纜
  • USB電纜
  • Innovasic 開發者門户信息卡

EVAL-RapID-NIEK（網路接口評價工具包）

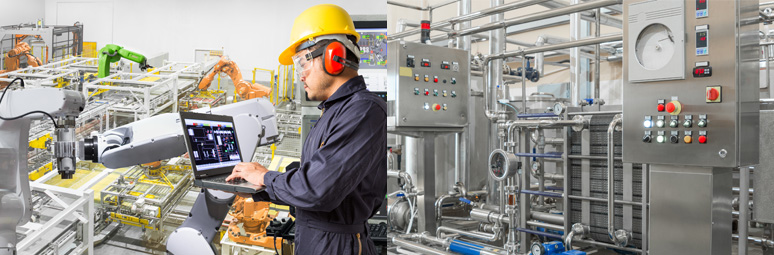

• 工業自動化
• 程序控制
