省配線，低延遲50Mbps通信-ADI新串行總線A2B

利用"A2B"簡化通信、降低成本

本文介紹了美國模擬器件公司發布的新收發器"A2B"。

A2B是"Automotive Audio Bus"的簡稱，顧名思義，這是一種以輕量化(低油耗化)、低成本化為目的而開發的新技術。。除美國福特汽車外，日美歐的多家廠商也計劃將其應用於量產車，希望在不久的將來成為汽車音響業界的標準通信總線。

本文將介紹"A2B"具有的3大特點，以及在電子產品和產業設備方面的預期優勢。

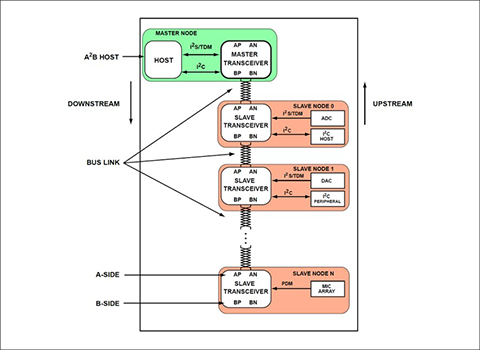

A2B的一個重要特性是，它使用簡單的電纜實現了50Mbps的數據速率，並且由於不需要從屬端的軟件堆棧介入，因此即使以菊花鏈方式連接，節點之間的延遲也僅為50μsec。

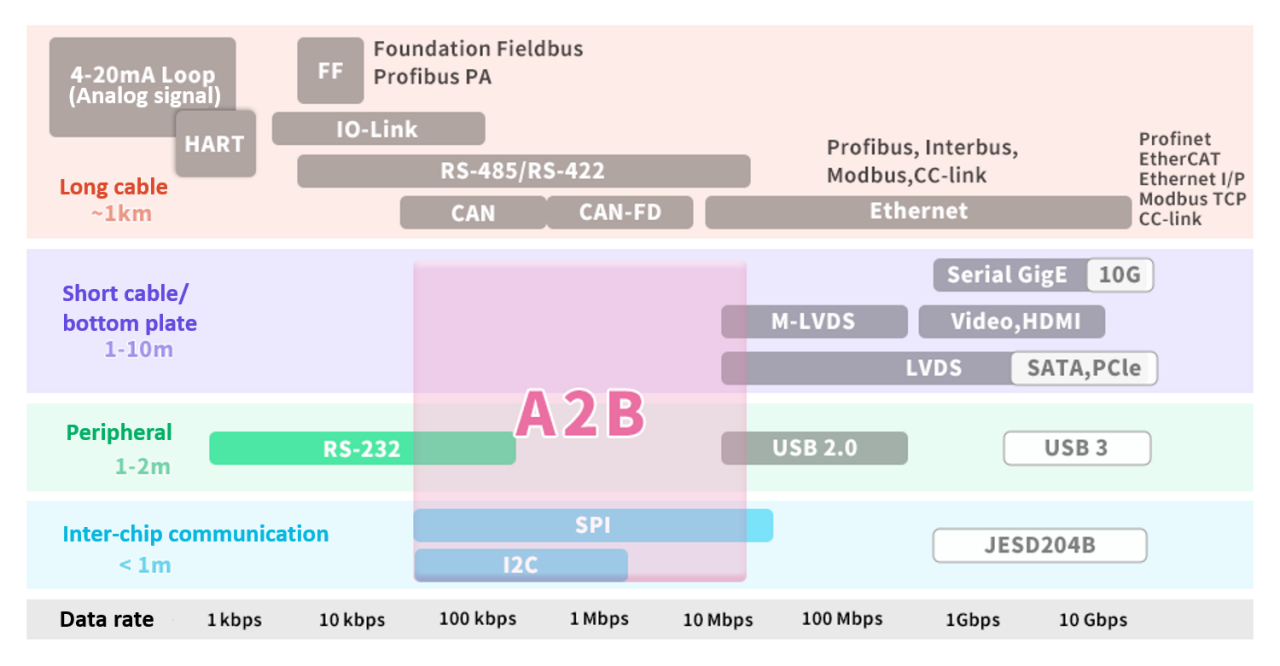

在各種現有通信標準中，I2C的位置如下圖所示，但A2B擴展了I2C的可用性，並作為以太網的補充。

比較各通信規格的通信速度/距離和A2B

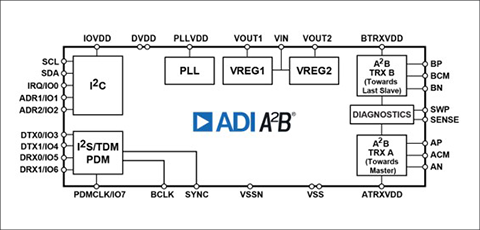

A2B 功能框圖

通信所需的電纜只有一對未屏蔽的雙絞線(UTP)。由於不需要特別的電纜，因此可望減少底板間的佈線，簡化系統，降低成本。

節點間最大通信距離為15m，通過連接節點，系統最大可以進行40m的通信。設備分為主設備和從設備，最多可連接10個通道。

不同A2B型號的功能對比

A2B 型號	母板 AD2428	從屬 AD2427	終端專用從站AD2426	低成本母板 AD2429	專用於終端的低成本從設備 AD2420
TRX功能塊	A + B	A + B	A	B	A
支持I2S/TDM	Yes	No	Yes	Yes	No
PDM麥克風輸入計數	4	4	4	4	2
最大從屬連接數	10	-	-	2	-
節點間最大電纜長度	15m	15m	15m	5m	5m

A2B不需要各節點的軟件堆棧和存儲內存，也不會給連接的處理器帶來處理負擔，因此可以在最大限度地簡化設計的同時，擴展I2C、I2S的通信。

物理層是抗干擾性強的LVDS(低振幅差動信號)，除了信號之外，還可以供給時鐘和+5V/300mA的直流電壓，因此可以進行傳感器和麥克風的總線供電。

您還可以使用SigmaStudio®圖形軟件工具直觀地處理設備設置。

A2B簡化了系統

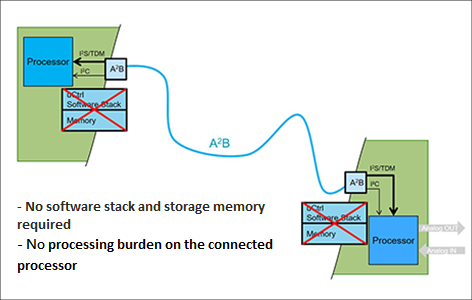

簡單擴展I2C和I2S

ADI提供了多個評估電路板。

A2B評價底板基本有以下4種。

Order Number	EVAL-AD2428WD1BZ	EVAL-AD2428WB1BZ	EVAL-AD2428WC1BZ	EVAL-AD2428WG1BZ
Master/Slave	Master	Slave only	Slave only	Slave only
Power supply	Local powered	PPS: Phantom Powered Slave	PPS: Phantom Powered Slave	LPS: Phantom Powered Slave
Audio in/out	3.5mm mini jack and Optical-SPDIF	3.5mm mini jack	None	3.5mm mini jack
PDM mic	2-ch	2-ch	4-ch	None
Board image
