可同時實現以太網和71.3W電源供應的PoE控制器

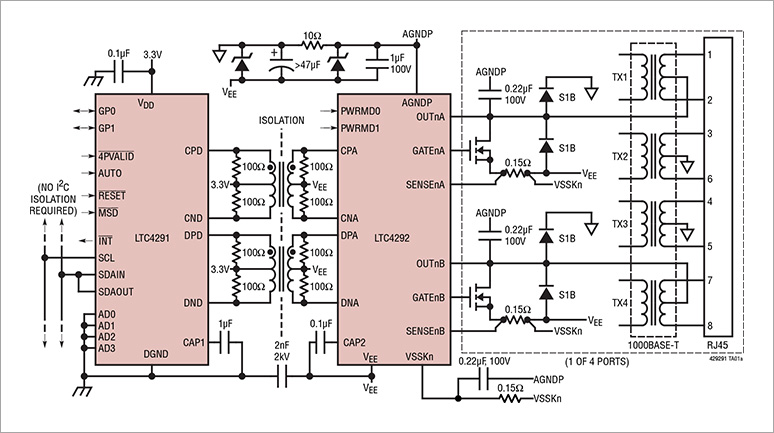

"LTC4291/LTC4292"晶片組是Analog Devices公司提供的PoE控制器, PoE是指Power Over Ethernet,可以通過以太網進行電源供給。

原來需要電源線和LAN線2根線的應用例如

⦁    監控鏡頭
⦁    IP電話
⦁    測量設備
⦁    網絡設備

可以將通信和電源集中到1根LAN線上。

另外,LTC4292/LTC4291芯片組支持4端口，兼容802.3af、802.3at和802.3bt標準，這允許同時為多條LAN電纜供電。

本文介紹LTC4292/LTC4291的以下特點。

1.    用1根LAN電纜提供最大71.3W的電源
2.    向下相容,可與現有PoE共存
3.    熱值達到行業最低水平
4.    溫度範圍-40～85℃,可用於工業用途
5.    周邊零部件最少,實現了低成本

LTC4292/LTC4291用一根LAN電纜最多可供給71.3W。

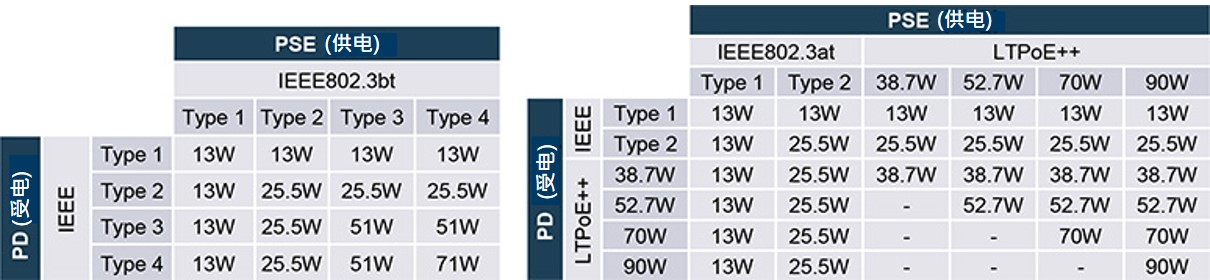

因此,以往的PoE(12.95W～最大25.5W)只能提供給監視鏡頭和無線接入點,也可以提供給工業設備、測量設備和網路設備等。

LTC4292/LTC4291支持PoE++。

LTC4292/LTC4291支持現有PoE規格IEEE802.3af、IEEE802.3at。因此,在以往的PoE規格的網路內也可以共存。

LTC4291/LTC4292的工作溫度範圍在-40℃～85℃，因此在工業設備上也可以放心使用。

傳統的PoE設計最多需要6個光電耦合器和複雜的隔離型3.3V電源,但LTC4291/LTC4292可以通過低成本的以太網變壓器進行相互通信。
因此,可以大幅度削減周邊零部件的成本,提高可靠性。

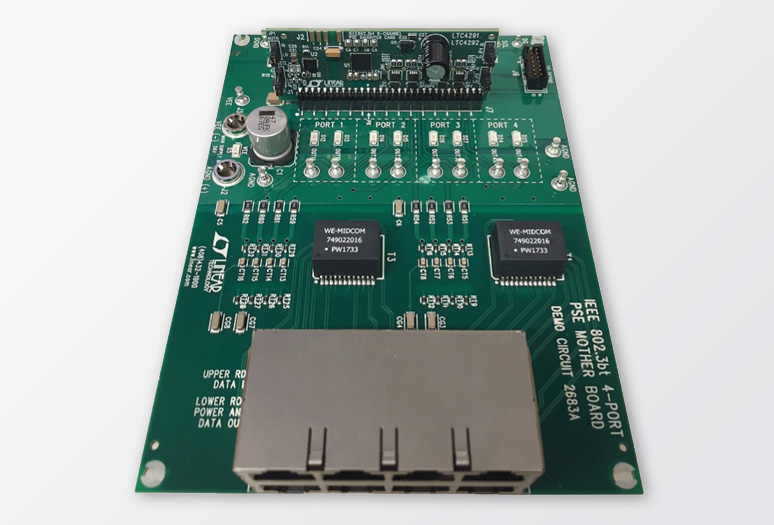

可以馬上開始評測的評測工具 "DC2685B" 使用DC2685B測評工具,可立即進行LTC4291/LTC4292測評。

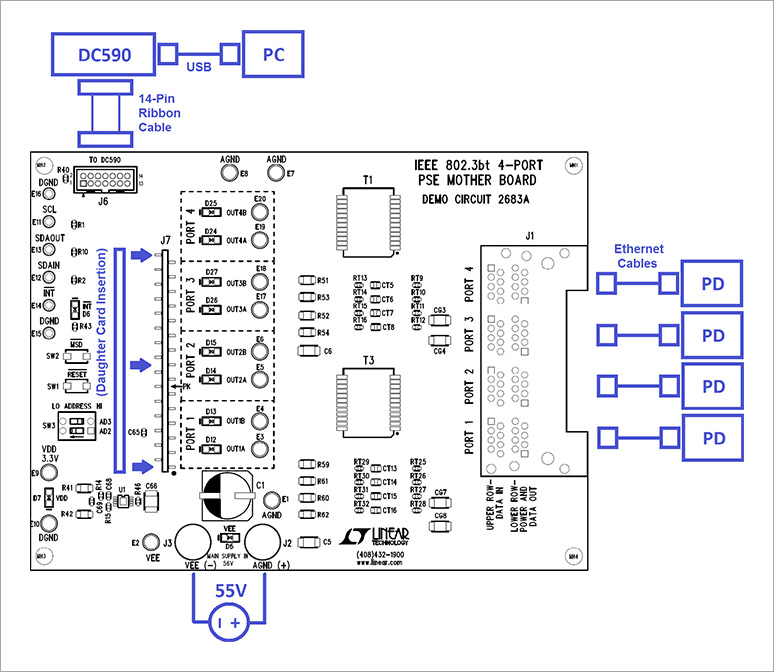

DC2685B評估工具包將LAN電纜連線至PC、DC2683A主機板、子卡和RJ45端口後立即開始評估。
最多可連接4個RJ45端口進行評估。

• 產業設備和測量儀器
• 網路設備（伺服器）
• IP鏡頭
• 支持PoE的家電

• 4个PSE端口
  每個端口2个電源通道
• 完全符合IEEE802.3bt的3/4PSE
  支援類型1/2/3/4 PD
• 每個通道低功耗
  150mΩ感應電阻
  30mΩ或低MOSFET RDS(ON)
• 芯片組是絕缘的
  無需光耦和3.3V隔離電源
• 非常可靠的多點PD檢測
• 連續、專用埠電源和電流監控
  每端口電电源監視
• 1MHzI2C兼容串行控制接口
• 引腳或I2C可程式設計PD(功率71.3W)
• 6mm×6mm的40引腳QFN封装(LTC4291)
• 4mm×4mm的24引腳QFN封装(LTC4292）
