240W級、實現97%高效率的DC-DC轉換器LTC7821是什麼

LTC7821是Analog Devices公司提供的高效直流/直流轉換器。LTC7821可在10V～72V(絕對最大工作電壓80V)的大輸入電壓下工作,外置部件可提供數10安培的電流和0.9V～33.5V的輸出電壓。LTC7821是業界首款集開關電容電路和降壓同步控制器於一身的"混合降壓同步控制器"。

有以下3大特點。

• 具備Analog Devices公司自主開發的軟開關功能

通過軟開關,可以降低EMI和MOSFET的負擔。

• 僅5mm×5mm的QFN封裝,體積小,節省空間

這是一個小型封裝,可以自由地將它作為一個中間電壓母線電源。

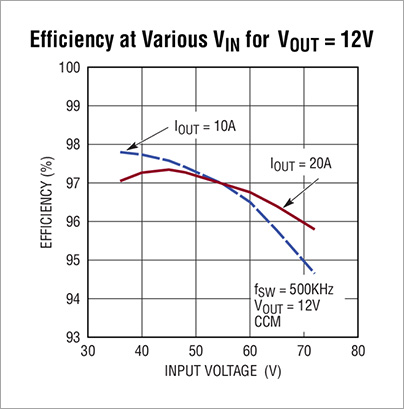

• 240W級,高效97%

非常適合240W級別緊湊型DC-DC電源方案

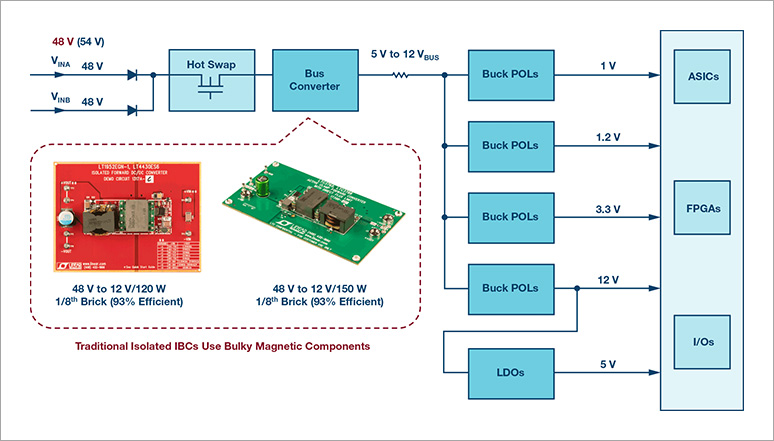

通常情況下,為了將電壓從48V降至電路板所使用的1.2V或3.3V等電壓,需要先將電壓降至5～12V等中間電位,再將電壓降至1.2V或3.3V等2個階段的步驟, 因此板面積會增加。

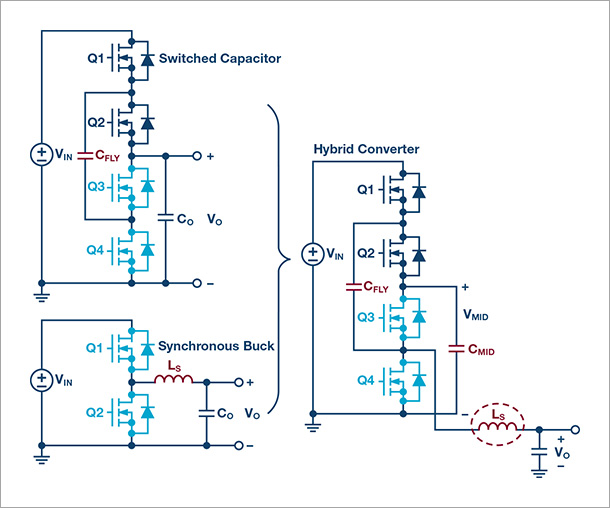

LTC7821是將開關電容電路和降壓同步控制器合為一體的"混合降壓同步控制器",只需一個電路即可實現中間母線的降壓以及1.2V和3.3V等的降壓,因此可將佔板面積削減50%。

通過自主開發的"混合降壓同步控制器",在不降低效率的情況下將開關頻率提高到了3倍以上。

高效率化不僅可以降低損耗, 還可以降低溫升, 可以減少對周邊電路的影響。

而且,通過提高開關頻率,周邊部件的電容和電感也可以小型化,所以可以進一步節省空間。

多個LTC7821可以並聯在多相配置下工作,從而使輸出電流成倍增加,這樣就可以支援大功率應用了。

• 中間總線轉換
• 高電流供電系統
• 電訊(遠距離通訊)、數據通訊、面向存儲器的各種系統
• 48V汽車系統

• 輸入電壓範圍:10V～72V,絕對最大工作電壓80V
• 輸出電壓範圍:0.9V～33.5V
• 500kHz最大97%的效率
• 基於軟開關的低EMI和MOSFET應力減輕
• 支援並聯多相結構
• 輸入電流檢測和過電流保護
• 32-Pin (5mm × 5mm) QFN
