英飞凌采用150V OptiMOS功率MOSFET电机驱动评估板

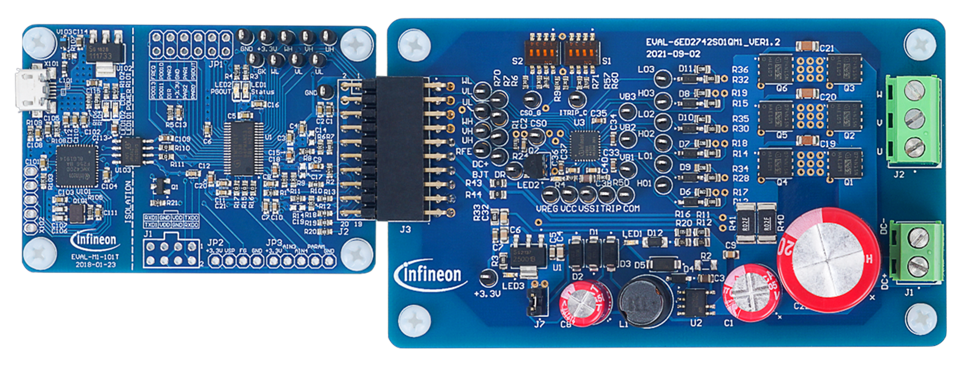

EVAL-6ED2742S01QM1 评估套件包括一块三相逆变功率板,内含额定电压为 160V 的 6ED2742S01Q (5x5 VQFN-32) 三相栅极驱动器,驱动六个额定电压为 150V 的 OptiMOS™ MOSFET BSC074N15NS5 (5x6 Super SO8)。它配有一个 M1 连接器,用于连接 iMOTION™ 模块化应用设计套件 (MADK) 控制板 EVAL-M1-101T。

产品型号:

EVAL-6ED2742S01QM1 评估板

所用器件:

· 1x160V 栅极驱动器:6ED2742S01Q

· 6x150V OptiMOS:BSC074N15NS5

· 1xiMOTION™:IMC101T

产品特点

  • 标称直流输入电压为 24 伏
  • 最大可驱动 250 瓦电机
  • 带散热器可扩展到 500 瓦电机功率
  • 单分流器电流采样
  • 采样直流母线电压
  • +12V 和 +3.3V 辅助电源
  • 带 iMOTION™ 的 M1 接口

应用价值

  • 最宽输入电压范围 ~140V
  • 降低系统级 BOM 成本
  • 卓越的 160V SOI 抗闩锁能力
  • 150V OptiMOS™ MOSFET (7.4mΩ,23nC)
  • iMOTION™ 实现高效控制

竞争优势

  • 无需编程的快速简便的评估板
  • 单板优化整体解决方案 (栅极驱动器、MOSFET、控制器)
  • 采用坚固耐用的 160V SOI 栅极驱动器和 150V OptiMOS™ FET

应用领域

  • 充电式电动工具
  • 电池供电工具
  • 多旋翼飞行器和无人机
  • 微型逆变器解决方案

如需进一步查看产品详细资料,请点击此处查阅。
