专门面向PLC, FA设备的±12V绝缘电源参考板

在与PLC(可编程逻辑控制器)和FA(工厂自动化)相关的现场总线连接的机器内,安装了很多传感器用的模拟信号处理电路,该模拟信号处理电路要求高精度,同时为了防止传感器节点的意外故障影响到整个系统,出于可靠性上的原因,需要正负绝缘电源。

高精度的模拟电路为了防止噪音和提高可靠性,需要切断GND,所以需要绝缘电源。

在这里,绝缘电源设计的障碍是变压器的选定。一般来说,即使选定绝缘电源用IC,也需要定制开发符合电源规格的变压器。

变压器的设计,1次设计就能顺利通过的情况很少,所以放弃绝缘电源的自产化,外包给电源模块专业厂商的情况会比较多。

Analog Devices公司独特的电压控制方式提高了变压器选定的自由程度。下表是作为推荐部件刊登在LT8302数据表上的变压器的一个例子。可以作为通用部件而不是自定义产品来购买。

另外,通过内置功率FET,设计难度也大幅降低。

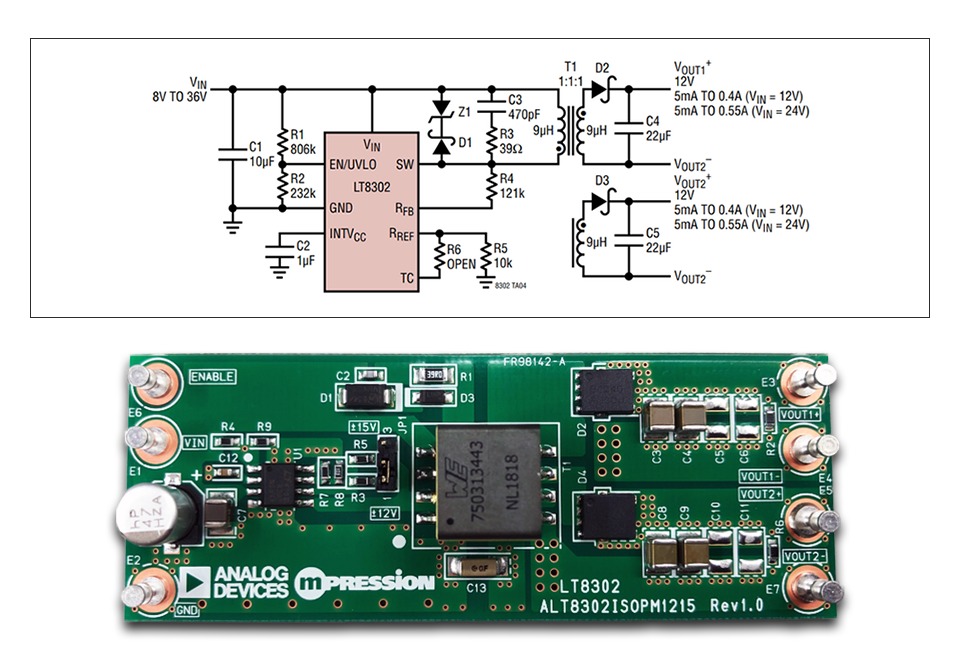

此次,Macnica自主开发了专门面向PLC和FA设备的±12V绝缘电源参考板。这是一款值得推荐给PLC和FA设备设计人员的板卡,PLC和FA设备设计人员需要能够利用正负LDO将±12V的开关绝缘输出转换为±10V的电源参考板卡。
