加速开发宽带网络应用的ADI 5G毫米波雷达开发平台

5G毫米波雷达开发平台加速了宽带网络应用的发展

ADI提供的混合信号前端AD9081/AD9082和合成器ADF4371可加快客户的宽带网络应用程的开发速度。ADI的合作伙伴Giga Farm提供的5G毫米波雷达开发平台，主要包括使用这些产品开发的FMC主板和时钟发生器。

这篇文章将会通俗易懂的解释这些平台和设备如何加速5G毫米波雷达的发展。

5G毫米波雷达开发平台

此开发平台由以下主板组成:

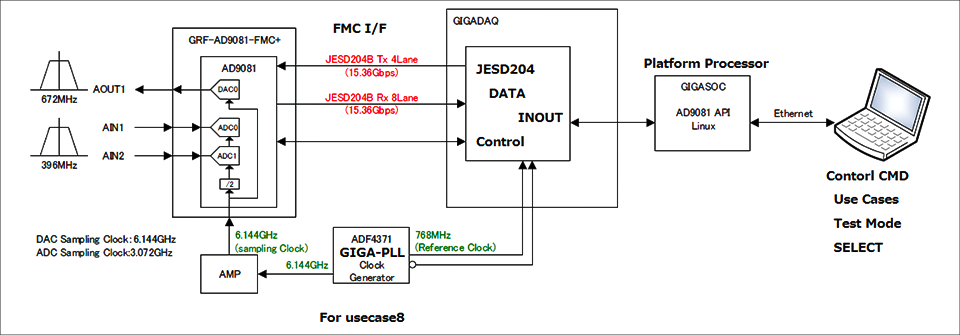

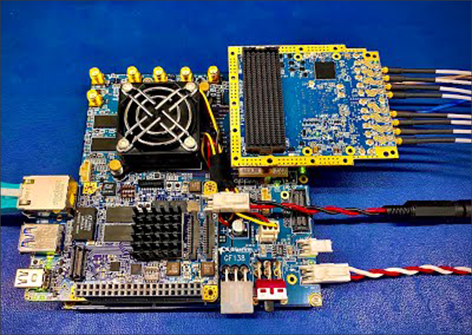

Gigafield提供的5G毫米波雷达开发平台

GRF-AD9081-FMC和GRF-AD9082-FMC是多通道小型化G赫兹AD/DA采样 FMC主板。主板上的AD9081/AD9082可以通过ADI提供的专用API进行控制操作。

该FMC主板是一款广泛应用于科研、分析与测试设备，也集成到4G LTE和5G毫米波无线通信系统的产品。

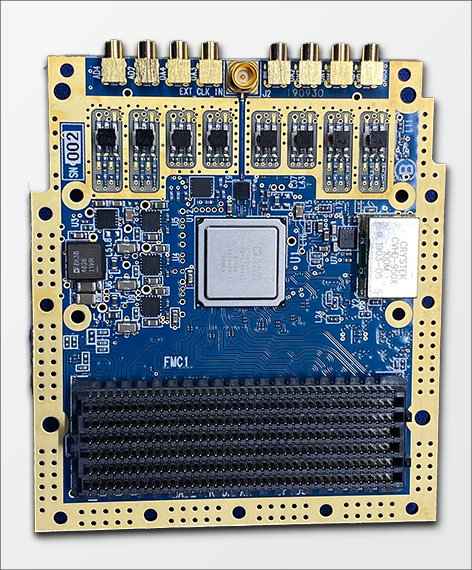

GRF-AD9081-FMC/GRF-AD9082-FMC 正面

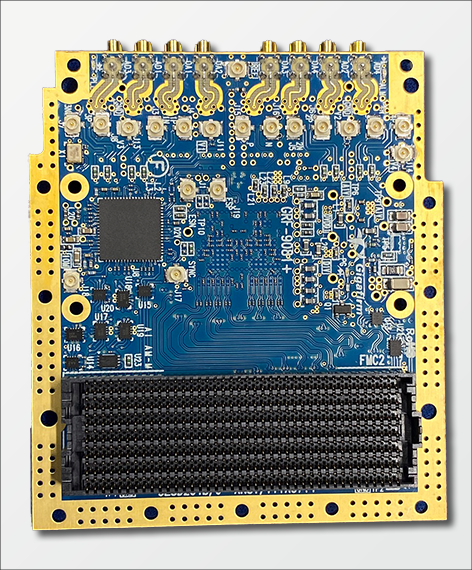

GRF-AD9081-FMC/GRF-AD9082-FMC 背面

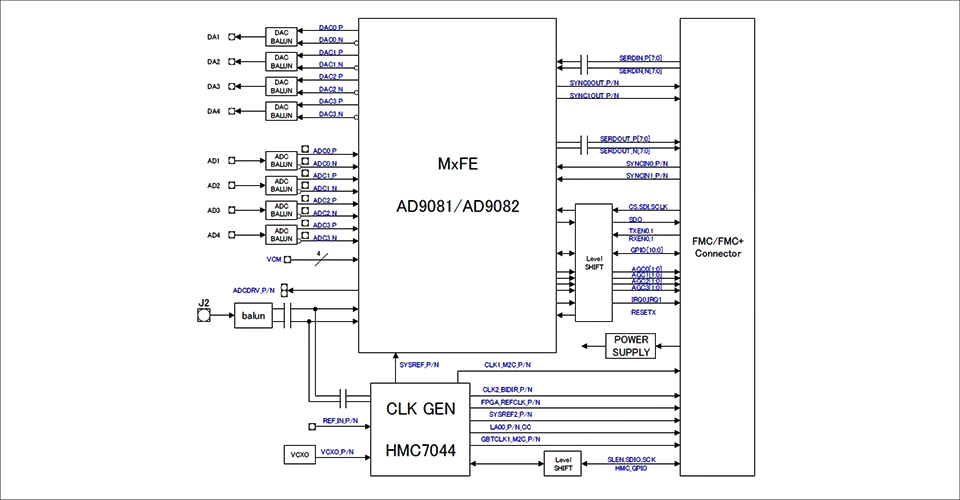

GRF-AD9081-FMC/GRF-AD9082-FMC方框圖

AD9081和AD9082是高集成的多通道RF A/D、D/A转换器，它是灵活、可重构的无线通用平台设计的最佳产品。

AD9081/AD9082 的对比
		AD9081	AD9082
通道参数	发送器	4	4
通道参数	接收器	4	2
D/A 转换器	分辨率	16位	16位
D/A 转换器	取样率	12GSPS	12GSPS
A/D 转换器	取样率	12位	12位
A/D 转换器	取样率	4GSPS	6GSPS
数据收发器端口		16 通路 of 24.75 Gbps JESD204C 或 15.5 Gbps JESD204B
复合发送输入数据速率		6GSPS	6GSPS
单通道模式的接收输出的数据传输速率		4GSPS	6GSPS
多通道模式的最大无线电频带间隔		1.2GHz	1.2GHz
其他特征		片上（on chip）倍频器
		适用于多频带DC到射频的无线通信应用的数字信号处理
		具有超宽带能力的带有旁路功能的内插器和抽取器
		适用于相控阵雷达系统和电子战用电波干扰设备应用程序的低延迟回路和跳频模式

由于AD9081和AD9082是非常高性能的产品，因此需要相应的开发资源才能熟练使用。此外，高速JESD204接口也需要专业技术，而Giga Farm提供的FMC主板解决了这些难题。

GIGA-PLL中配备的ADF4371是一个带有62MHz～32GHz连续且较大RF输出范围和以下优异特性的合成器:。

基于ADF4371的GIGA-PLL可作为JESD204设备需要的GHz时钟到毫米波的多输出时钟射频，也可以单独购买。
