Intel FPGA Arria 10 SoC（下）- 软件启动设计篇

上一篇《Arria 10 SoC（上）- 硬件设计篇 》简单介绍了Arria 10 SoC FPGA在启动时，FPGA部分所需要的主要设计工作。本篇为下篇《Arria 10 SoC（下）- 软件启动设计篇》，将为大家讲述如何运用 Quartus 编译产生的文件来产生 ARM的boot文件，以及简单的调试介绍。

当 Qsys 最小系统完成后，在 Quartus工程内例化 Qsys 所产生的最小系统，然后编译整个Quaruts工程。

注：ARM方面分配的 IO 需在顶层定义 Input/Output，但不需要在 Pin Planner做管脚约束。

• 当编译完成后，在工程主目录下会生成 Handoff 文件夹，我们需使用该文件夹产生 Uboot。
• Arria 10系列与 Cyclone V系列不同之处在于 uboot的编译需放在 Linux系统下( Ubuntu, CentOS皆可)。

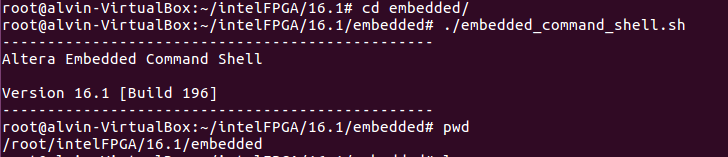

• 在 ~intelFPGA/16.1/embedded 下，执行 embedded_command_shell.sh 的脚本，输入 bsp-editor 命令，打开 uboot配置界面，如下：

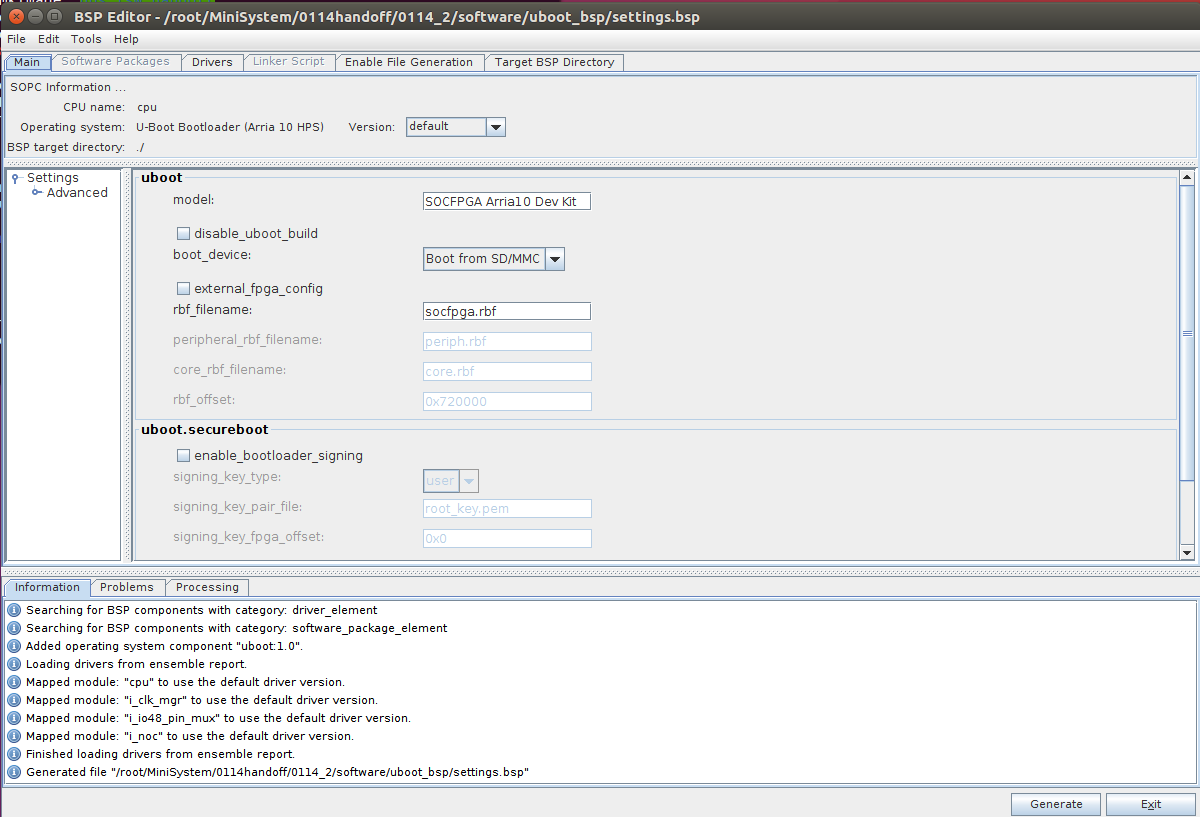

在File工具栏下，新建 bsp，路径指到 handoff 所在。如下：

注：external_fpga_config 在调试阶段是个很方便的手段，当使能该选项后，可以通过 Quartus工具内的 Programmer下载 sof文件以配置 FPGA。使能后，当boot代码执行到此处时，会等待外部 FPGA配置。 好处在于，Arria 10的 rbf文件相对较大，若存在Flash内由boot代码去加载，那每次烧写/擦除 QSPI Flash会浪费很多时间。

• 配置完成后，点击 Generate，此时，在相应的路径下会生成 software/uboot_spl 文件夹，该文件夹内存在一个 devicetree.dts 的文件。
• 进入该文件夹内使用 make指令编译 uboot。

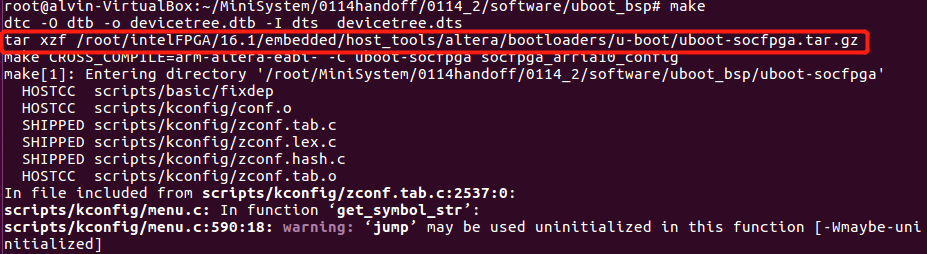

• 工具的安装路径下，存在压缩好的 uboot源码，从log可以看到，其第一件事会去解压 uboot源码，然后执行编译，具体的编译过程，有兴趣可以研究 Makefile文件。

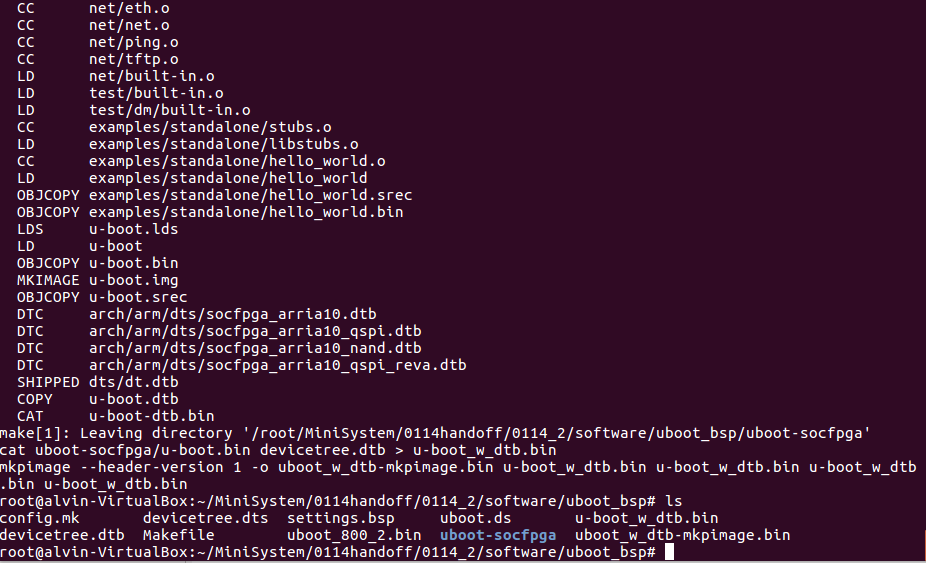

• Makefile 的规则是将 dts 文件编译成 dtb，然后与生成的 uboot.bin 与 devicetree.dtb 合成 u_boot_w_dtb.bin 文件，再通过 mkimage 工具给其加上头信息，产生 uboot_w_dtb-mkpimage.bin，该文件即为 SoC芯片的 uboot镜像文件，将其存入对应的配置器件内即可。

Linux下进行的第二件事，通过 mkimage 工具为所产生的 rbf文件加上头信息。如下：

mkimage -A arm -T firmware -C none -a 0 -e 0 -n "RBF" -d ./xxx.rbf ./xxx.rbf.mkimage

产生的 xxx.rbf.mkimage 文件即为 arm 在配置 FPGA 时所需要的 FPGA 配置文件。

标准的boot log如下：

• CPU: Altera SOCFPGA Arria 10 Platform
• BOARD: Altera SOCFPGA Arria 10 Dev Kit
• I2C:   ready
• DRAM:  WARNING: Caches not enabled
• SF: Read data capture delay calibrated to 3 (0 - 6)
• SF: Detected N25Q1024A with page size 256 Bytes, erase size 4 KiB, total 128 MiB
• Full Configuration Succeeded.
• SF: Detected N25Q1024A with page size 256 Bytes, erase size 4 KiB, total 128 MiB
• DDRCAL: Success
• INFO: Skip relocation as SDRAM is non secure memory
• Reserving 2048 Bytes for IRQ stack at: ffe346e8
• DRAM: 2 GiB
• WARNING: Caches not enabled
• SF: Read data capture delay calibrated to 8 (0 - 15)
• SF: Detected N25Q1024A with page size 256 Bytes, erase size 4 KiB, total 128 MiB

*** Warning:  bad CRC, using default environment

• In: serial
• Out: serial
• Err: serial
• Model: SOCFPGA Arria10 Dev Kit
• Net: Phy not found
• dwmac.ff800000
• Hit any key to stop autoboot:  0

注意几处：
A. Full Configuration Succeeded 标志着 FPGA的配置完成，使用的是全配置模式，同样，有 early release mode，意味着在uboot阶段仅加载FPGA的SDRAM 对应的IO，使得uboot能正常往下执行。

设置方式：

Quartus -> Device -> Device and Pin option -> General -> Option -> Enable the HPS early release of HPS IO.

B. DDRCAL: Success 标志着 SDRAM 校准通过，若此处打印 DDRCLK: Fail，相对应的log会输出resetting 的 log 信息，并且 log 不断循环。

这两处是经常导致 uboot无法正常引导的因素。

注: 因为Intel所提供的 uboot源码，在硬件上对应其相应的开发板，举个例子，如 EMAC的 PHY，Intel开发板使用 KSZ9031，若您的设计中PHY型号不匹配，需在 uboot源码内修改相应的 PHY驱动，否则在 uboot 下将无法使用网口。

调试手段千变万化，可根据现象相应调整，这里建议两种方式：
1.    若您对 uboot源码足够了解，可根据 log输出的信息，到对应代码处加打印，定位具体问题点。
2.    若您对 uboot源码接触不多，建议您使用 Eclipse工具调试。

DS-5是 ARM所提供的开发工具，在 socEDS 安装完成后(按照路径下有 embedded文件夹)，会自动询问您是否安装 DS-5。

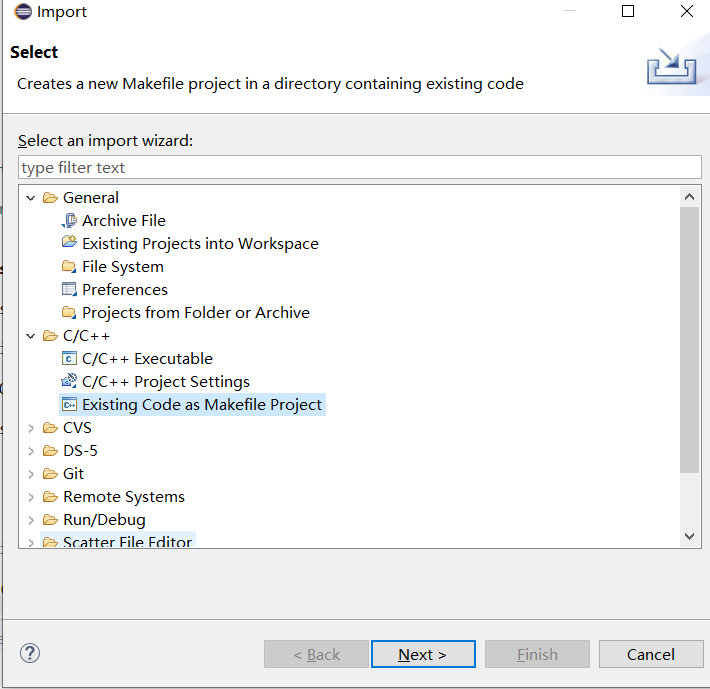

打开 DS-5, 使用import选项将进的 uboot源码导入到工程内，如下：

使用 Existing Code as Makefile Project, 然后切换至对应的路径处。

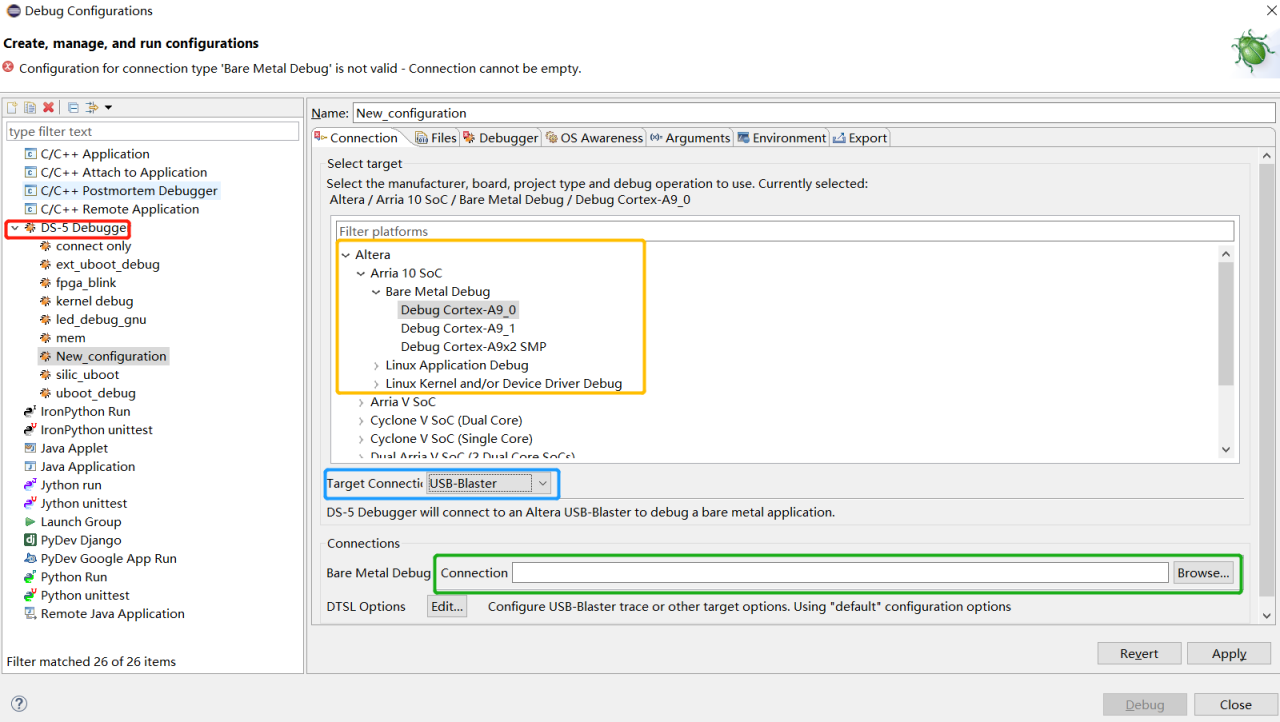

• 红色框：双击 DS-5 Debugger，新建调试标签页，新建名为New_configuration，可自由修改。
• 黄色框: 选择对应的器件，此外，根据自己应用情况，选择模式，uboot是 Bare Metal的一种。
• 蓝色框：选择调试介质，使用FPGA的下载器usb-blaster
• 绿色框：点开 Browse，选择对应的usb-blaster设备

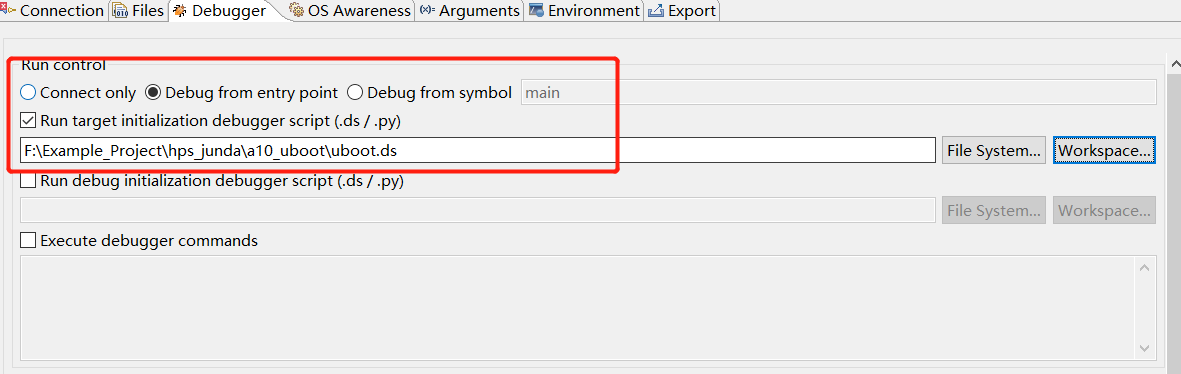

切换到debugger下

红色框：选择从断点处，开始调试，指明调试的ds文件

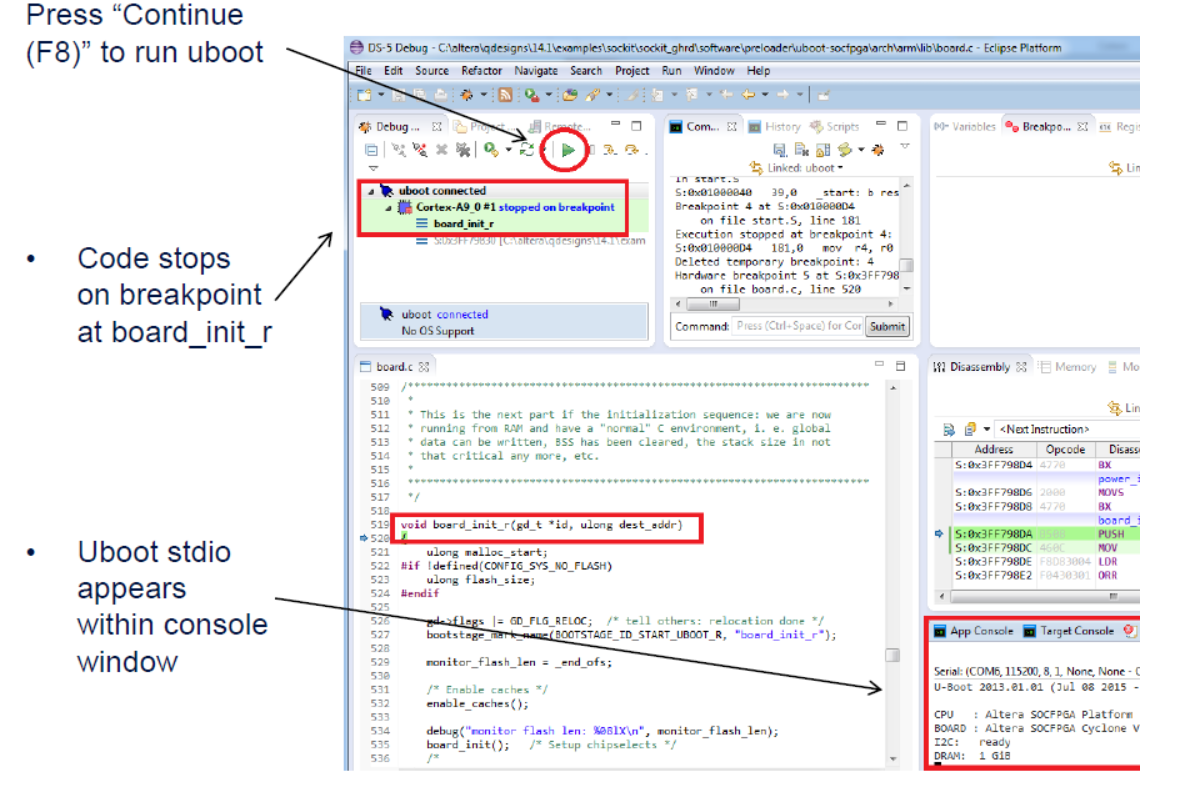

调试界面如下，F8为全执行，F5为单步执行，根据自身情况设置断点单步调试，定位问题具体问题所在。

以上内容为整个 Arria 10 SoC 最小系统的设计流程，SoC类芯片因为将 FPGA + ARM 合在了同一个芯片中，从板子的面积，芯片的成本 以及系统的稳定性上都优于 FPGA+ARM 的分离设计方案。如您对此类芯片有更多的兴趣，可点击下方[联系我们]，提交您的疑问，我们骏龙科技愿为您做更深入的讲解。

同样的也可参考：从DS-5软件加载U-boot
