使用长电缆供电时的注意事项

对于电路的电源来说，基本的原则是设计时采用完整可靠的方案可以降低电源的阻抗，防止产生压差。

在电路板设计中，完整可靠的方案可以提供一个低阻抗的电源。然而，组成最终产品或者是系统的外壳、FA 相机、以及电机的电源是由一根电缆连接在一起的。

此时，可能会不可避免地使用长电缆，从而导致电源的阻抗变高或者是电感变大。

细长的电缆和电线有很大的电感。
如果供电电缆有很大的电感，电源可能会不稳定，需要充分注意。

如果电感变大，电源可能会不稳定，而且系统（板载）电源也有可能因过压而损坏。如果电源是开或关频繁切换得（例如，开始工作时打开电源，结束时关闭电源），需要充分注意。

例如，安防摄像头会通过长线缆安装在远离初始系统的地方。
另外，在工厂的生产线建设中，当系统合并时，可能会出现控制部分和驱动部分通过一根长电缆连接在一起的情况。
在这种情况下，当使用一根长电缆供电时，通常需要在安装时留一定余量来给电源电压进行微调，电源的质量取决于安装人员的经验。

即使在安装时进行了微调，电源电压仍然有可能因为环境变化（温度变化）或者老化而产生波动。当然，有鉴于此，在维护时会进行初始设置和检查，但是设置是否正确或维护频率是否合适等顾虑仍然存在。

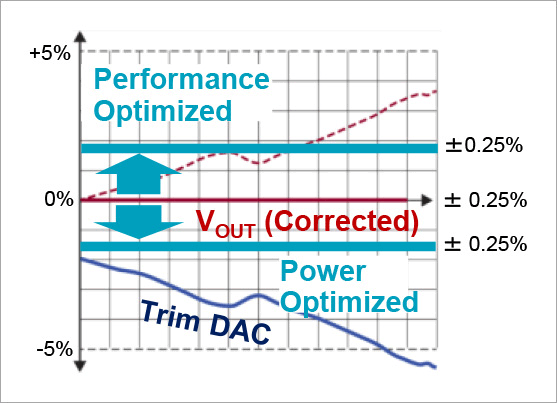

Analog Devices公司有叫做电源系统管理(PSM)的产品。使用该产品,可以将电压精度动态地调整到设定电压的±0.5%以

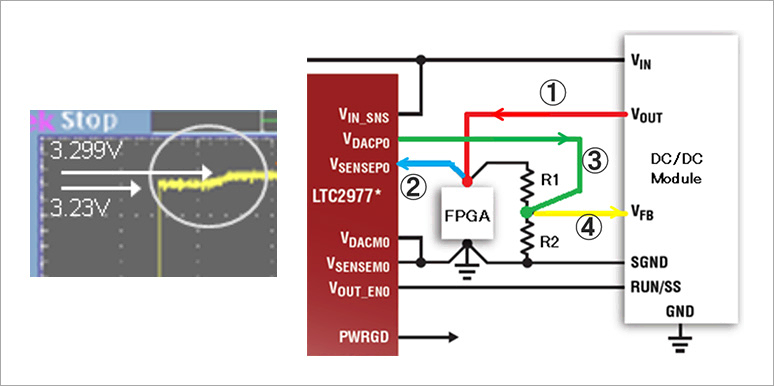

假定设定为3.3V输出的DC/DC转换器的①VOUT输出了3.23V。
PSM(LTC2977)将①VOUT值读取为②VSENSE线上的3.23V。
由于DCDC转换器得输出电压低了0.07V，PSM将需要调整得电压输出到③VDAC线，然后将DCDC的输出调整到3.3V。

用于调整得电压加载到④VFB时，DCDC的输出①VOUT变为3.299V。

对于配备PSM的系统,如果输出电压随连接的负载而变化,则会自动调整输出电压。

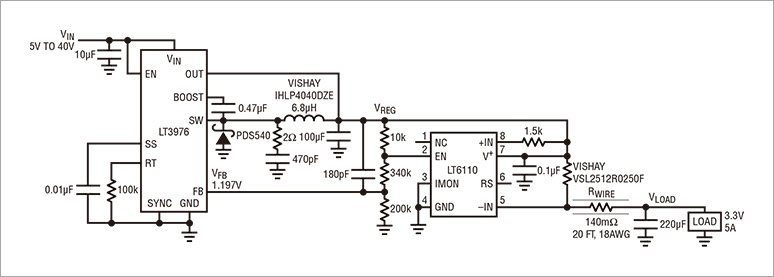

还有一种名为LT6110的产品专门用于补偿电缆压降。这在DC/DC转换器(LT3976)和负载通过20英尺18 AWG铜线连接时非常有用，如下面的电路图所示。
LT6110显著改善了负载调整特性。

通过使用这些产品，可以自动执行操作人员在以前手动调整电压的所有操作，并且可以在定期检查中调整电压值。

这样可以减少操作人员的数量，提高系统的安全性能。
