基于 ADI LT8638S 的全功能快速评估板 MCDM8638S

ADI LT8638S 同步降压稳压器采用第二代 Silent Switcher 架构，能够尽可能地降低 EMI 辐射，同时可在高开关频率下实现高效率。其中包含集成输入电容以优化内部所有快速电流环，并通过降低布局敏感性轻松实现宣传的 EMI 性能。此性能使 LT8638S 非常适合噪声敏感应用和环境。

快速、干净、低过冲开关边沿即使在高开关频率下也可以实现高效率工作，从而提供小型整体解决方案。LT8638S 具有 25ns 最短导通时间的峰值电流模式控制，即使在高开关频率下也支持高降压比。通过 VC 引脚进行外部补偿，可实现快速瞬态响应。多相操作使多个 LT8638S 稳压器可以实现交错式移相运行，以提供更多输出电流。突发工作模式可实现低待机功耗，强制连续模式可以控制整个输出负载范围内的频率谐波，或扩频操作可进一步降低 EMI 辐射。可以通过 SS 引脚访问软启动和跟踪功能，并可以使用 EN/UV 引脚设置准确的输入电压 UVLO 阈值。

• Silent Switcher®2 架构
  • 可在任何 PCB 上实现超低 EMI 发射
  • 消除了 PCB 布局敏感性
  • 内部旁路电容器可降低发射的 EMI
  • 可选的扩频调制功能
• 在高频下具有高效率
  • 在 1MHz、12VIN 至 5VOUT 范围内效率高达 96%
  • 在 2MHz、12VIN 至 5VOUT 范围内效率高达 94%
• 宽输入电压范围：2.8V 至 42V
• 最大连续输出为 10A，峰值瞬态输出为 12A
• 基准电压源精度：在整个温度范围内 ±1.0%
• 具有外部补偿的快速瞬态响应
• 低静态电流 Burst Mode® 操作
  • 90µA IQ 将 12VIN 调节到 5VOUT
  • 输出纹波 < 10mVP-P
• 快速最短开关接通时间：25ns
• PolyPhase® 运行：高达 12 相
• 在所有条件下均具有低压降：1A 时为 45mV
• 可调并且可同步：200kHz 至 3MHz
• 输出软启动和电源正常
• 安全承受高反向电流
• 28 引脚 5mm×4mm LQFN 封装
• 符合汽车应用的 AEC-Q100 标准

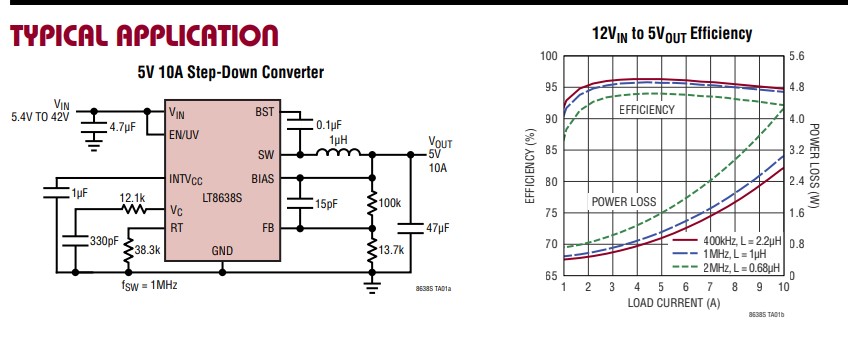

LT8638S 主要应用于常规降压 Buck 变换器、车载应用、医疗行业和工业应用中，下图 (图1) 为其典型应用电路：

以下为 LT8638S 关键参数：

• Vin：2.8-42V，Vout：0.6-40V，Iout：10A，12A Peak
• 工作模式：Brust Mode，强制连续模式，抖频模式
• 多相操作：支持多相并联，最高可以支持 12 相
• 工作频率：200K-3MHz

为了能让客户更加快速方便的验证 LT8638S，我们推出了 MCDM8638S，和 ADI Demo DC2929A 相比，MCDM8638S 尺寸更小，带有四个 U 形螺丝孔，方便进行散热性能评估，采用两层 PCB 设计，成本更低，输出电压采用可调电位器设计，方便快速评估各种输出电压等级。

• VIn：2.8V-42V，Vout：0.6V-40V 连续可调，Iout：10A/12A Peak
• 带四个 U 形螺丝孔
• 兼容三种尺寸电感
• 支持 EN / 多相并联操作

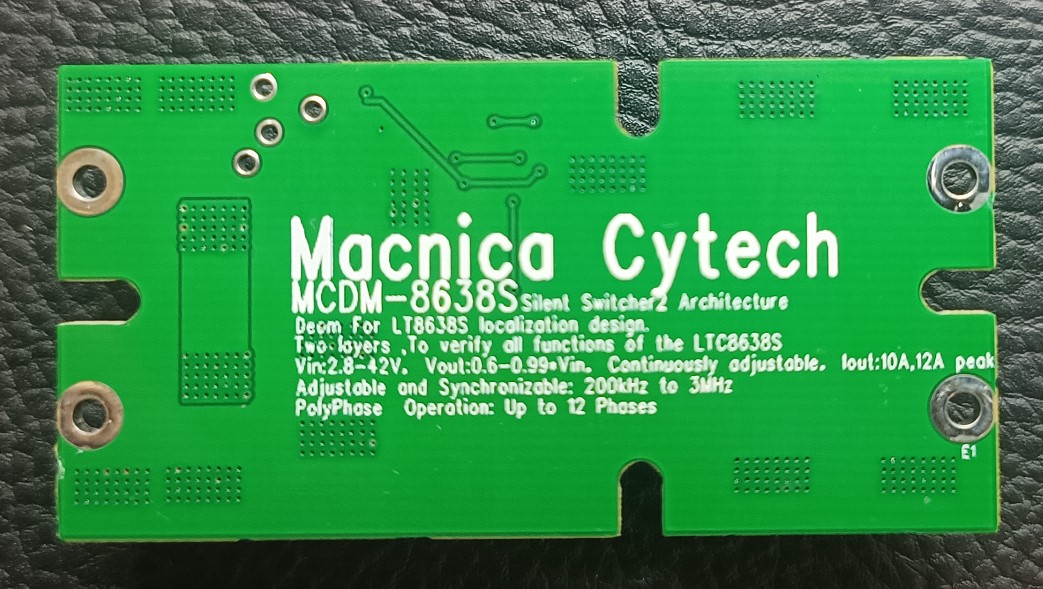

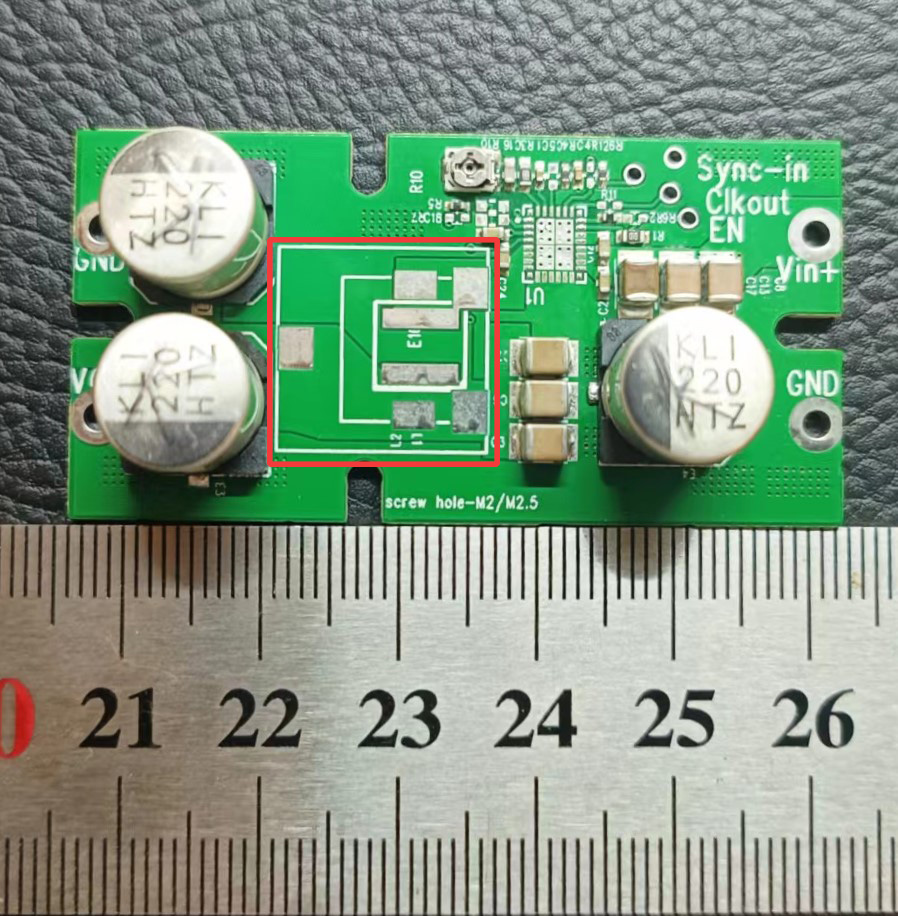

下图 (图2、图3) 分别为 MCDM8638S 实物图正面和反面：

MCDM8638S 支持三种尺寸电感，如下图 (图4) 所示，它可方便评估不同输出电压、工作频率的应用电路。注重转换效率，可以设定较低工作频率，选用尺寸较大的电感；注重整体占板面积，可以设定较高工作频率，选用体积更小的电感。

另外，MCDM8638S 输出电压采用可调电位器，如下图 (图5) 所示，输出电压连续可调。输出电压可设定范围为 0.6V-40V，由于 3×3 可调电位器无法调到绝对零欧姆，因此假如需要输出 0.6V，可以直接将可调电位器短接。

LT8638S 是 ADI 基于 Silent Switcher®2 技术开发的高性能 Mos 内置电源方案，得益于 Silent Switcher®2 架构的独特物理特性，给予 LT8638S 超低EMI噪音，超低输出纹波、超低的开关损耗。超低的开关损耗支持 LT8638S 可以在 1-2MHz 频率下工作，而不会产生过多损耗效率，因此 LT8638S 非常适用于小体积、大功率的应用、噪音敏感设备。

MCDM8638S 是基于 ADI LT8638S 方案，按照电源模块标准设计的本土化 Demo，拿到后通过简单的接线和输出电压调整就可以快速评估。并且 MCDM 系列可以提供完整的设计资料，包含 PCB / 原理图、BOM，方便工程师快速将方案导入现有设计。如果您对上述方案有兴趣，可以点击下方「联系我们」，提交您的需求，我们骏龙科技公司愿意为您提供更深入的讲解与介绍。
