适用于车载 Grade0 的高边开关 PROFET™+2 12V 系列

IPD 是 Intelligent Power Device 智能功率器件的缩写。它是指能驱动阻性、感性、和容性等负载的高性能半导体电源开关，内置保护电路和诊断功能，可以应对各种故障。

MOSFET 是一种半导体器件，广泛应用于半导体开关。然而，如果将单个 MOSFET 用作开关，当配置电路上的负载短路时，MOSFET 可能会出现故障。与分立解决方案相比，智能功率器件实现了更简单的控制，同时提供了诊断，给予更好的保护、更高的可靠性和更大的成本节约。

智能功率器件 (IPD) 由功率级和控制电路组成，可提供高级功能，如防止高温、过电流或过电压造成的损坏。这种受保护的 MOSFET 电源开关控制电路，还可以通过诊断，向系统指示智能功率器件的工作状态。

本文介绍的英飞凌 PROFET™+2 系列高边开关，适用于所有电装部件。由于采用了 PROFET™ 系列中最新的技术，并扩展了符合 Grade0 车载标准的热预算，因此它可以在较高的 PCB 温度下使用导通内阻较高的器件。

不仅如此，此类高边开关还延长了 PROFET™+2 12V Grade1 这一传统产品系列的产品生命周期，以满足多样任务状态及要求。为了在严酷的高温下和各种应用中进行测试，TSDSO-14 封装中有 4.4mΩ ~ 20.9mΩ 不同电阻，共计 6 种规格。由于 1 ch 规格和 2 ch 规格均以相同的封装提供，因此不同导通电阻的规格也更易于更换。

• 具有诊断和保护功能的高边功率开关
• 逆向电流状态下的低功耗 Reverse ON 功能
• 统一为 TSDSO-14 封装，便于考虑替代不同电阻规格
• 符合 AEC - Q100 标准，并符合更严格的 Grade0 标准
• 最大工作温度：TJmax=175°C
• 电流检测机制可用于监测负载电流
• 两种过热保护：Absolute 和 Dynamic
• 电流跳闸 / 重启保护
• 最低 3.1V 的工作电压范围 (启动)

1. 电流跳闸保护：当过载时，输出关闭后通过 IN 端子、DEN 端子的控制恢复动作；
2. 重启保护：当过载时，输出关闭，达到重启条件后自动重新启动 (重试次数达到规定次数)。

PROFET™ (PROtected Field Effect Transistors) 系列是英飞凌独有的商标品牌，指高度集成的高边功率开关，具有广泛的智能特性，包括复杂诊断和保护能力。PROFET™ 智能高边功率开关由 DMOS 功率晶体管和 CMOS 逻辑电路组成，内置了所有必要的保护功能，例如过载、过热和短路等，适用于所有车载和工业应用。英飞凌于1993 年推出了 PROFET™ 系列产品，奠定了日后成为业界领头羊的地位。

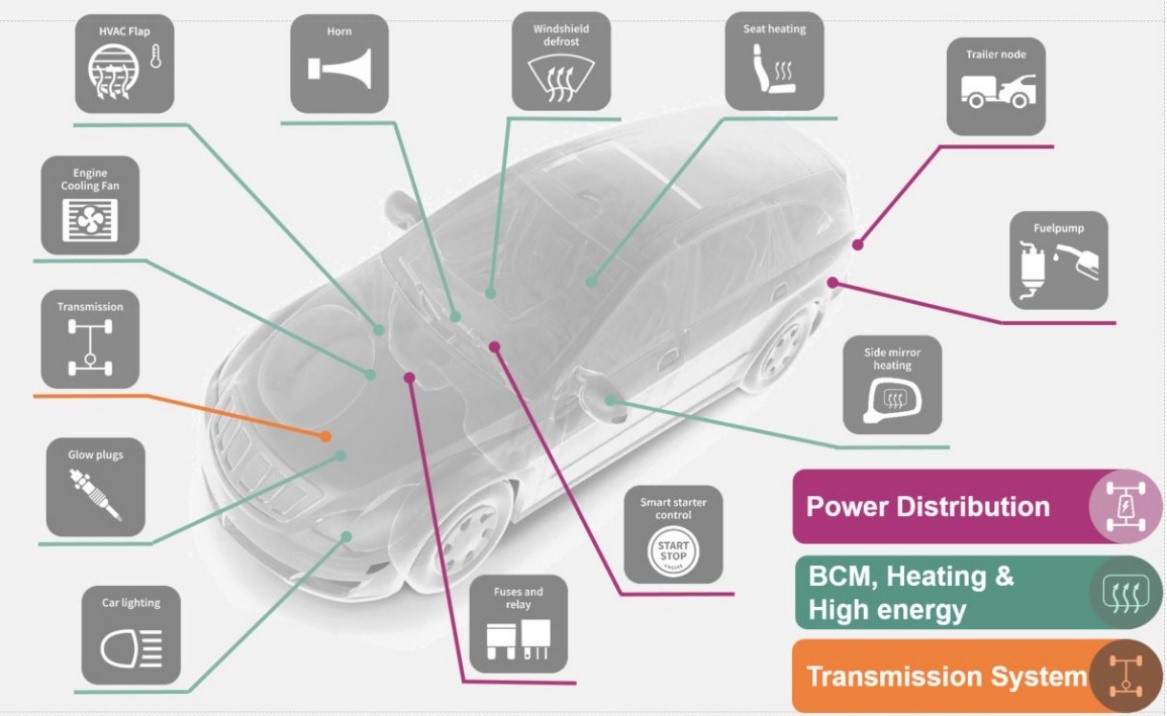

• 动力传动系统应用
• 机舱内高温下的应用
• 功率分配
