英飞凌 TLD7002-16 OTP PRG 使用常见问题与排查方法

TLD7002-16 OTP PRG 是英飞凌推出的一款专用编程工具，用于写入/读取/模拟 TLD7002-16ES 等器件的 OTP (一次性可编程) 存储器。以下分别是其特征与优势：

• 该电路板有一个插座，用于对未焊接的 TLD7002-16ES 进行编程，但也有推入式连接器，用于对已焊接在应用 PCB 上的 TLD7002-16ES 进行编程。
• 电路板上有 7 个芯片选择器，可在同一总线上对多达 7 个设备进行编程。
• 另一个连接器用于将 TLD7002-16 EVAL 套件连接到 OTP 编程器。

• 快速调用 TLD7002-16 的 OTP 编程环境
• 直观的图形用户界面，用于设置 OTP 寄存器

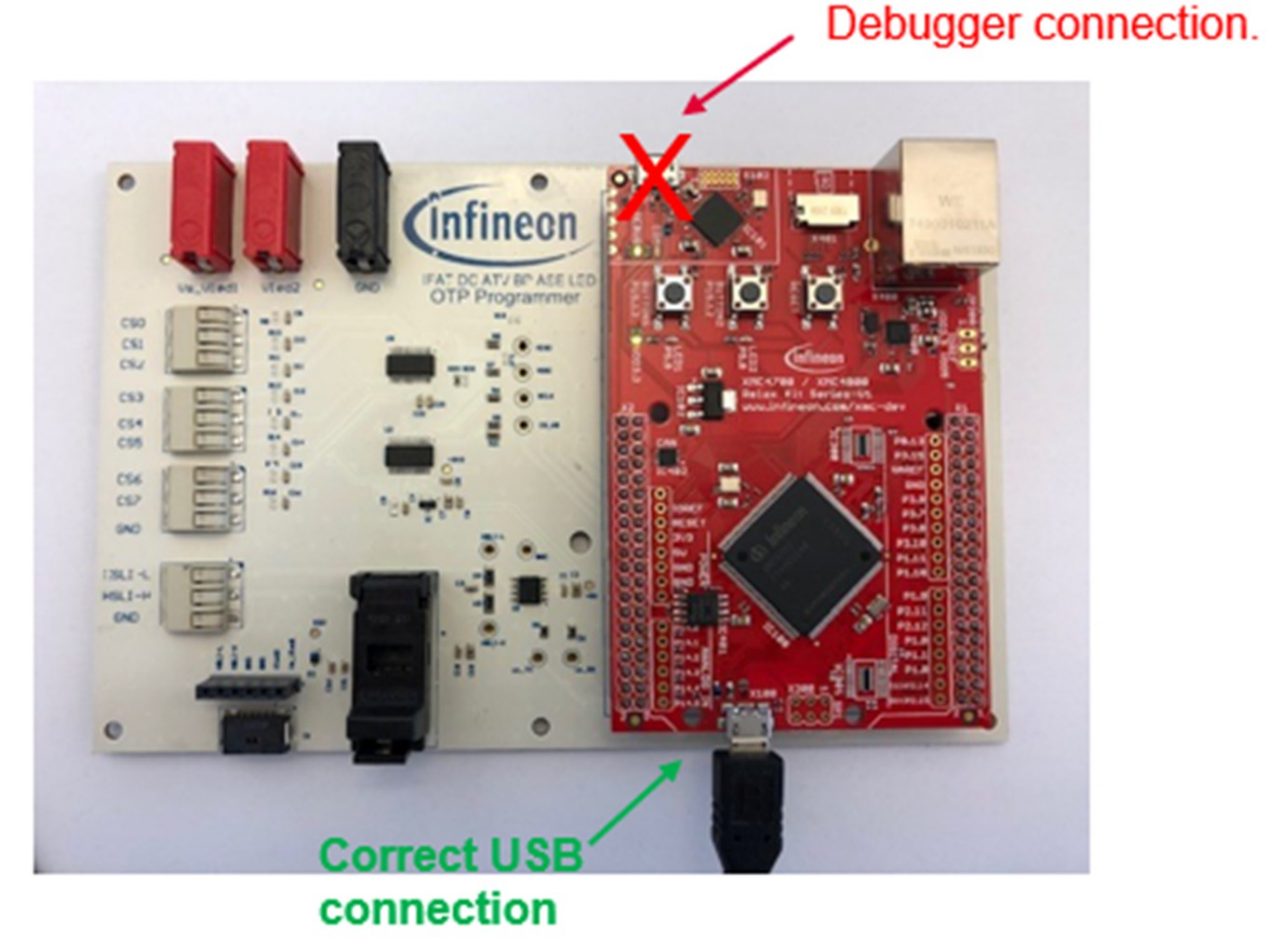

在 DEMO 板上进行单芯片烧录时，需重点关注硬件连接与软件配置的协同操作。正常使用 TLD7002-16 OTP PRG 在 DEMO 上烧录单独的芯片时，一般是没问题的，但是需要注意 USB connection 的端口，可参考下图 (图1)。GUI 端口连接的是 correct USB，如下图绿色标记；Debugger 端口用于连接更新 DEMO 固件，日常烧录无需接入，如下图红色标记。

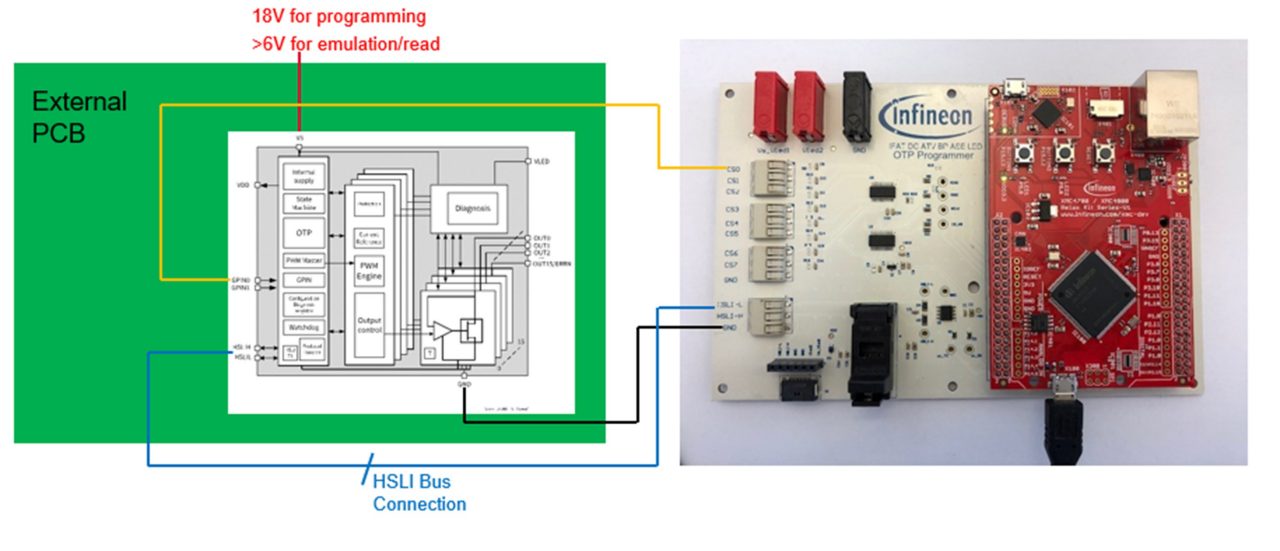

当使用 TLD7002-16 OTP PRG 通过 DEMO 板为 external boards (外部板卡) 烧录时，有几点是需要特别注意的。相关连接问题，可参考下图 (图2)：

• 快速调用 TLD7002-16 的 OTP 编程环境
• 直观的图形用户界面，用于设置 OTP 寄存器

当发生 external boards 无法连接、烧录的时候，可以按照以下方案排除：

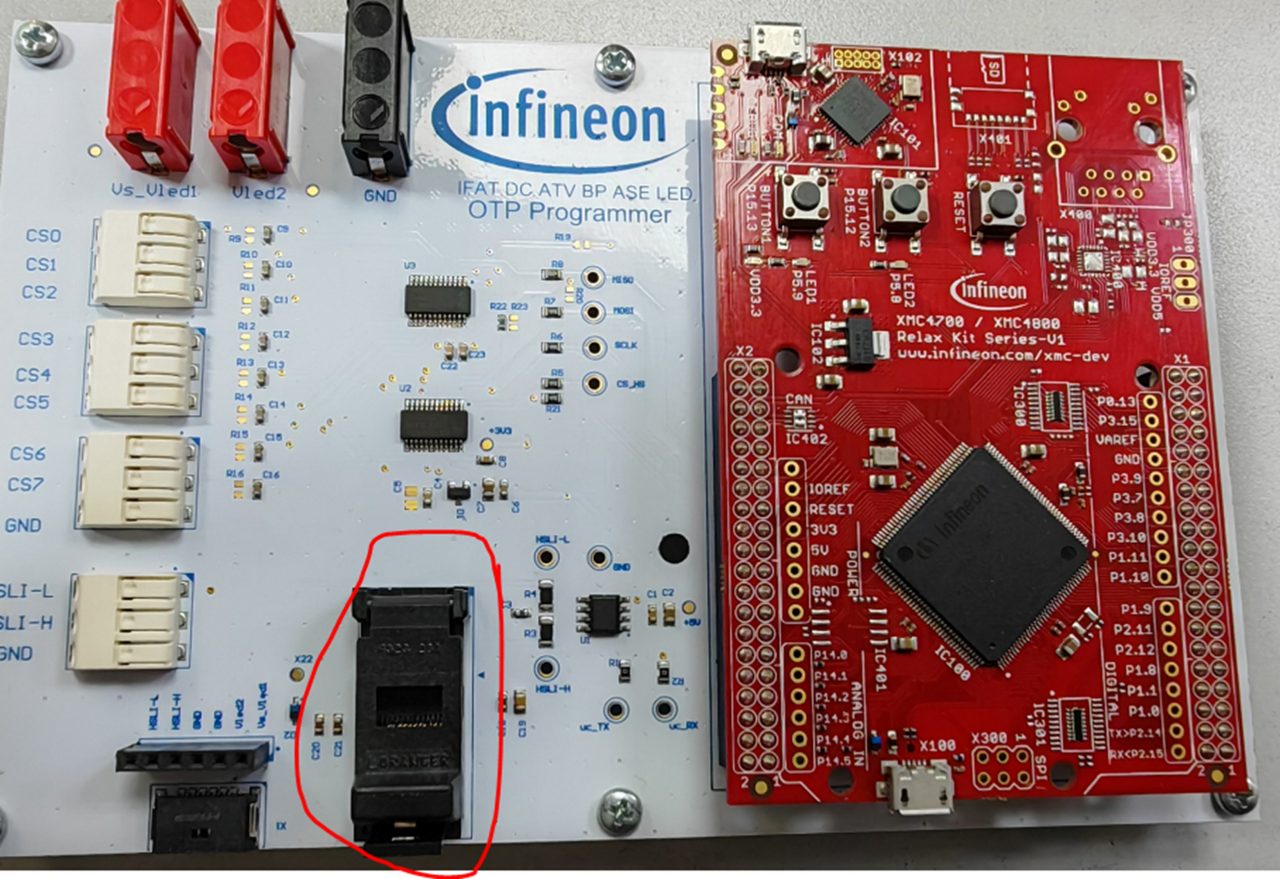

1、第一时间在 DEMO 的端子上尝试烧录一颗单独的空芯片，确认编程器基础功能正常。PCB 板上箭头位置为芯片 1 脚，下图 (图3) 显示了 TLD7002-16ES 空片插座位置：

2、如果在 DEMO 上可以烧录，那么请检查 DEMO 和 external boards 的连接线，还有 external boards 的 18V 稳定性。

3、如果 DEMO 上也无法连接、烧录，请检查连接电脑和 DEMO 的 USB 线。有时候可能由于第三方 USB 线的偷工减料，导致内部的通信接口不全，可以更换品牌方的 USB 线再尝试。

4、升级固件：访问 Z8F80290554 用户手册，下载最新固件并按指南升级。

英飞凌 TLD7002-16 OTP 编程器的高效使用依赖于严格的电压控制、可靠的 GND 连接以及优质的线材选择。通过本文提供的分步排查方法，用户可显著减少烧录失败概率，提升生产效率和设备稳定性。欲了解更多技术细节和英飞凌相关产品信息，您可以点击下方「联系我们」，提交您的需求，骏龙科技公司愿意为您提供更详细的技术解答。
