英飞凌车用小型高效的 OptiMOS™ 5 80V/100V MOSFET

OptiMOS™ 5 80V/100V MOSFET 简介

OptiMOS™ 5 (SFET5) 是基于沟槽技术的新一代 MOSFET，目前已实现量产。除了传统的 40V 系列外，英飞凌还推出主要用于汽车 48V 电池系统的 80V 和 100V 小型封装 MOSFET 产品。OptiMOS™ 5 80V/100V MOSFET 采用 3mm x 3mm S3O8 封装和 5mm x 6mm SSO8 封装，有多种 RDS(on) 配置，在减小尺寸的同时，进一步降低了导通损耗，优化了开关性能。英飞凌为需要高效率和小型化的系统，提供最佳的解决方案。

OptiMOS™ 5 80V/100V MOSFET 特性

低导通损耗
优化开关性能
更小的 SMD 封装
更小的 RDS(on)
符合 AEC-Q101 的要求，达到英飞凌自有的更高质量标准
最大工作温度：TjMax=175°C

图1 OptiMOS™ 5 80V 100V MOSFET

什么是 OptiMOS™ MOSFET？

OptiMOS™ 已经成为采用英飞凌独特技术的中低耐压 MOSFET 的商标，有多种耐压、RDS(on)、封装，适用于汽车和消费类应用。英飞凌在功率半导体领域的市场占有率位居全球第一，特别是在汽车 MOSFET 方面。英飞凌自 2010 年以来的出货量已达 10 亿个，致力于提升质量水平，目前已经实现低于 100ppb (十亿分之一) 的产品不良率。

OptiMOS™ 5 80V/100V MOSFET 规格

规格名称	Vds(V)	Id(A)	RDS(on)max.(mΩ)	NL/LL	封装
IAUC100N08S5N043	80	100	4.3	NL	TDSON-8
IAUC100N08S5N031	80	100	3.1	NL	TDSON-8
IAUC70N08S5N074	80	70	7.4	NL	TDSON-8
IAUC28N08S5L230	80	28	23.0	LL	TDSON-8
IAUZ20N08S5L300	80	20	30.0	LL	TSDSON-8
IAUC100N10S5N040	100	100	4.0	NL	TDSON-8
IAUC100N10S5L040	100	100	4.0	LL	TDSON-8
IAUC90N10S5N062	100	90	6.2	NL	TDSON-8
IAUZ40N10S5N130	100	40	13.0	NL	TSDSON-8
IAUZ30N10S5L240	100	30	24.0	LL	TSDSON-8
IAUC24N10S5L300	100	24	30.0	LL	TSDSON-8
IAUZ18N10S5L420	100	18	42.0	LL	TSDSON-8

补充说明

NL (Non Logic): Vgs=7V 或更高；例如：由栅极驱动 IC 驱动。

LL (Logic Level): Vgs=4.5V 或更高；例如：由 MCU 直接驱动。

OptiMOS™ 5 80V/100V MOSFET 规格命名规则

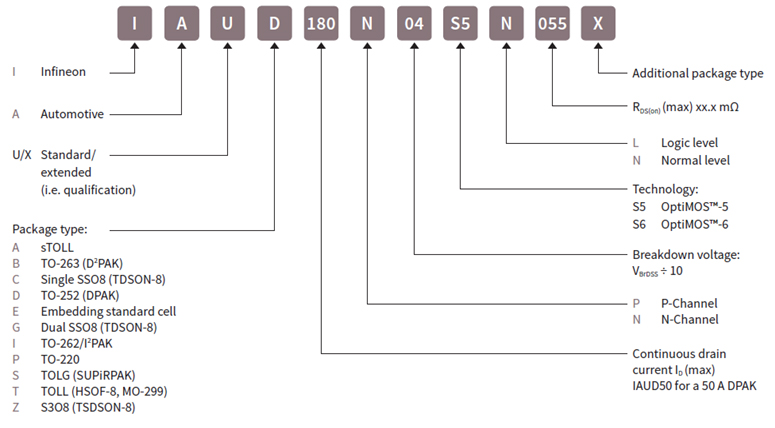

用于汽车 MOSFET 新规格的命名规则，如下图 (图2) 所示：

图2 汽车 MOSFET 新规格命名规则

目标应用

48V - 12V 电池直流/直流转换器
48V 电池管理系统、电源
48V 蓄电池电动助力器、电动压缩机、电动悬挂
48V 电池辅助电源
