活学活用 LTspice 进行电路设计 — 简单五步绘制正确电路图

在上一篇《活学活用 LTspice 进行电路设计 — 创建可变电阻》中，我们分享了创建可变电阻的方法。有部分工程师在使用 LTspice 的过程中，可能会遇到这种情况：即使边查阅参考书边绘制电路图也无法得到预期理想结果。为了解决这类问题，本文将介绍如何使用五个步骤轻松地绘制电路图。

第一步: 启动 LTspice

本文将绘制一个使用 LT8614 开关稳压器的电路图为例。绘制电路图的第一步，通过单击桌面上的 LTspiceXVII 图标或从 “开始” 菜单中选择 LTspiceXVII 来启动 LTspice，如下图 (图1) 所示：

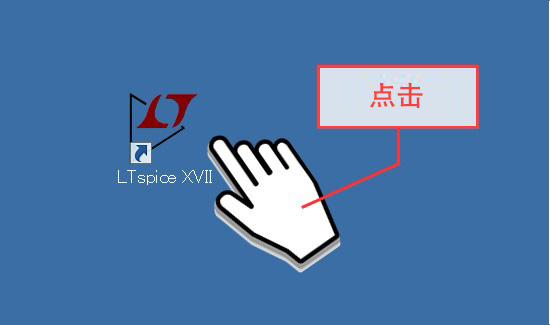

图1 启动 LTspiceXVII

第二步: 打开电路图绘制文件

单击菜单左上角的 New Schematics (如下图红框部分)，或从文件菜单中选择 New Schematics，打开用于创建电路图的文件 (Draft1.asc 文件)，如下图 (图2) 所示：

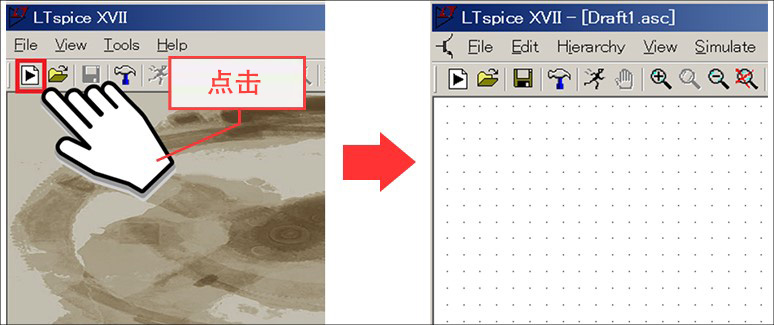

图2 新建电路图

第三步: 打开选择器件符号

点击菜单中的组件 (如下图红框部分) 或按 "F2"，将打开一个选择 "Select Component Symbol" 的菜单以选择器件，如下图 (图3) 所示：

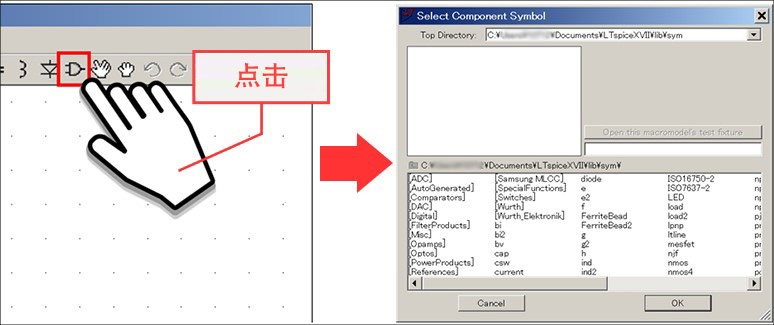

图3 打开 Select Component Symbol

第四步: 选择要模拟的器件

在 "Select Component Symbol" 菜单中的红框部分输入想模拟仿真的器件名称，系统将会自动选择该器件，如下图 (图4) 所示，这里以 "LT8614" 为例。

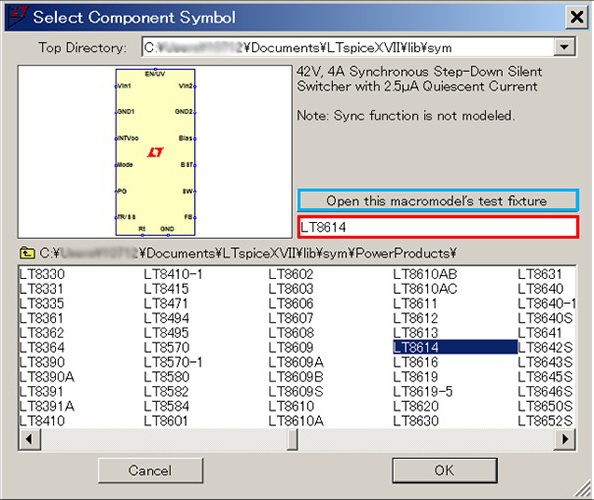

图4 选择器件

第五步: 获取电路图

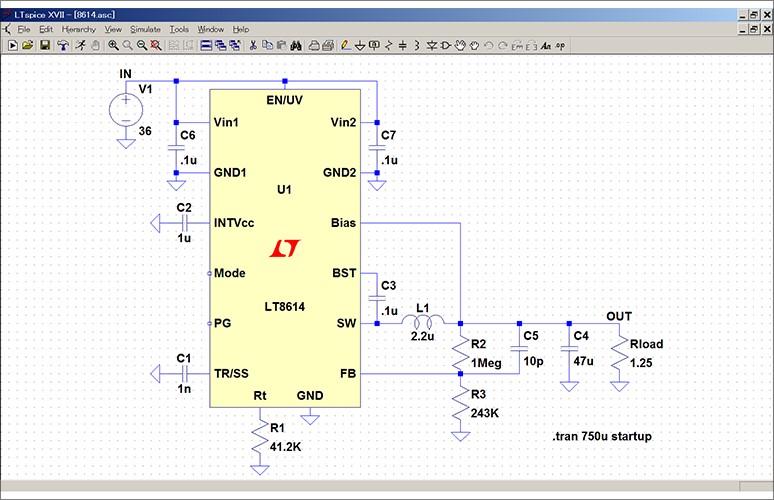

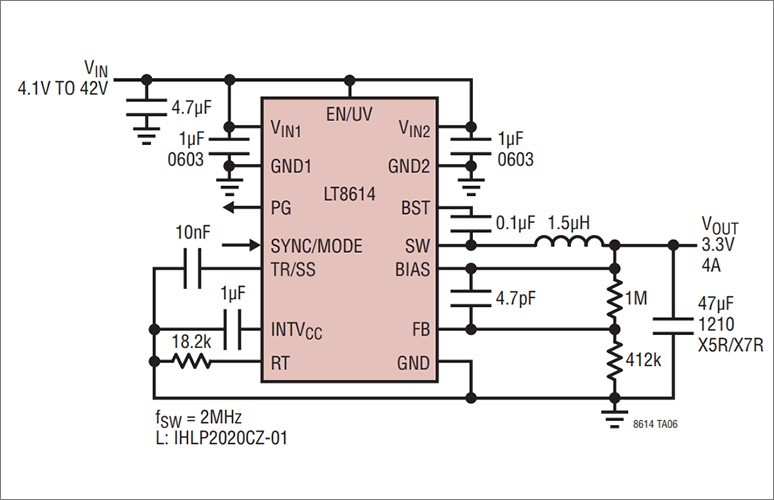

点击上图 (图4) 中蓝框部分的 "Open this macromodel's test fixture" 按钮，即可获得配置外围元器件的电路图，如下图 (图5) 所示。另外，也有些本身不带有电路的元件。在这种情况下，"Open this macromodel’s test fixture" 按钮将不会被激活。
