活学活用 LTSpice 进行电路设计 — 利用 ISO 模型进行电源线的瞬态传导干扰试验

在上篇 LTspice 系列文章中，我们介绍了如何使用命令提示符批量自动运行仿真的方法，本文将为大家介绍 ISO 电压模型源，并用它模拟汽车 ECU (Electronic Control Unit) 电源线中的瞬态传导干扰测试。

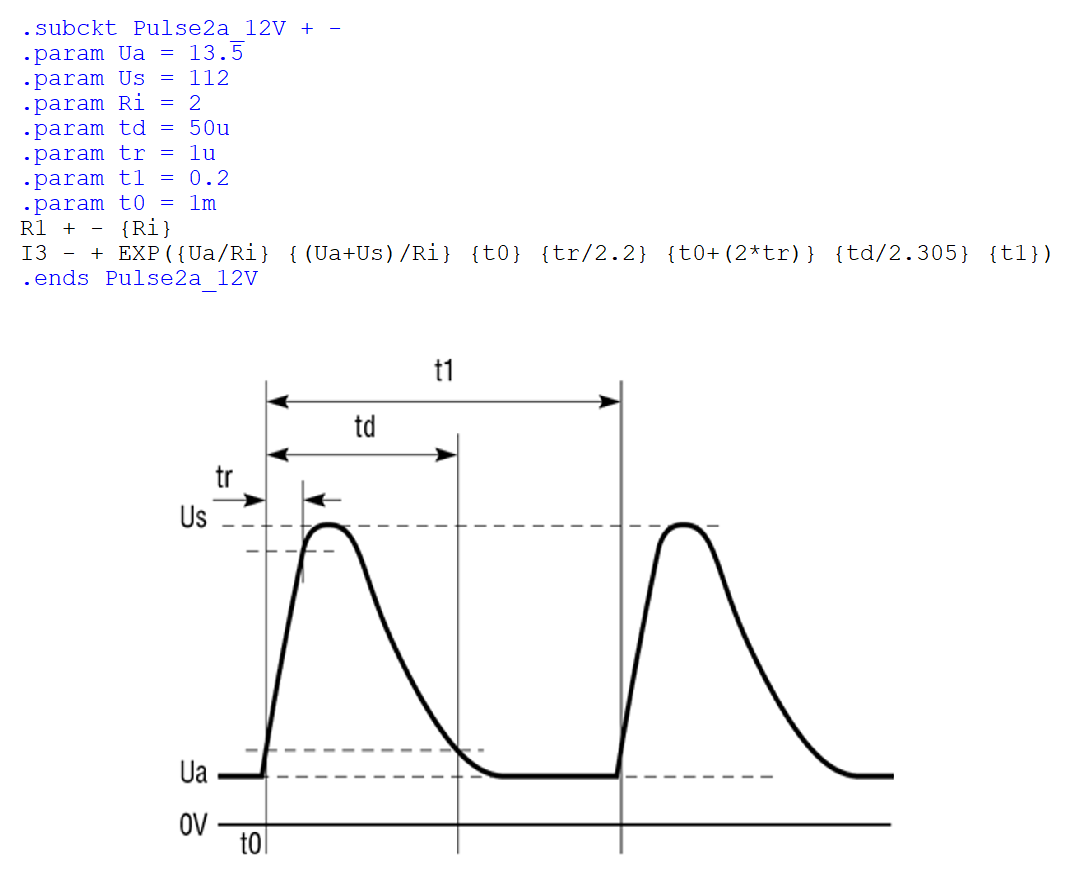

当浪涌或过电压在运行期间进入电源线时，或者当电源电压因冷启动而变得不稳定时，需要测试汽车 ECU 是否存在异常，因此 ISO7673-2/ISO16750-2 规定了将此类测试方法作为电源线浪涌测试和电源电压变化测试的要求。瞬态传导干扰测试被确定为国际标准，但实际上每个制造商在进行测试时都根据 ISO 模型有所更改，例如使用 LTspice 提供的 ISO 模型以变更测试条件。在文件夹 C:\Users\username\Documents\LTspiceXVII\lib\sub 中有名为 “ISO16750-2.lib” 和 “ISO7637-2.lib” 的文件，可以通过更改此库文件以添加或改变测试条件。

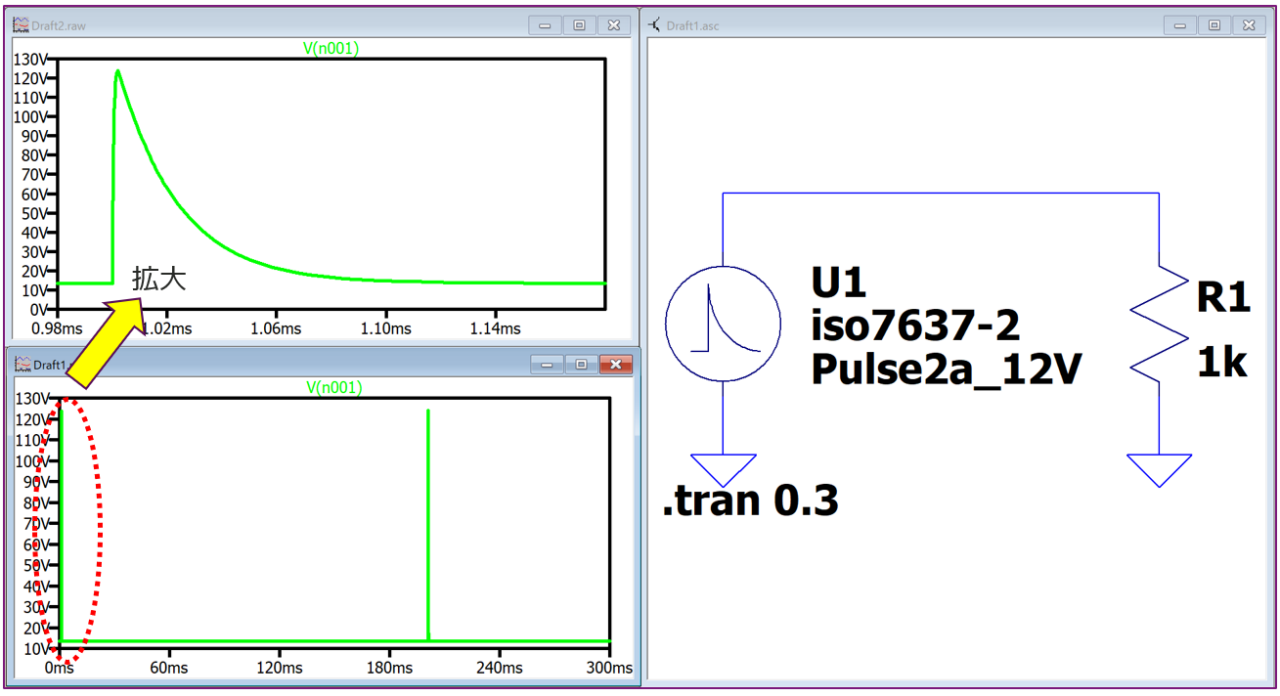

首先从工具栏中选择一个组件，从列表中选择并放置 ISO-7637-2 后选择脉冲 2a 的 12V 电压条件。接着放置一个 1KΩ 电阻用于构建电路以进行瞬态分析，将模拟时间设置为 0.3 秒并运行，其电路图和仿真结果如下图 (图2) 所示：

ISO7637-2 具有五个 12V 和 24V 条件，分别为 Paulse 1、2a、2b、3a 和 3b。如果要切换 LTspice 上的测试条件，请右键单击模型以打开组件属性编辑器。如果在编辑器菜单中点击 SpiceModel 的值部分，则可以选择需要的脉冲条件，如下图 (图3) 所示。更多 ISO7637-2 信息，可查阅：ISO 7637-2:2011

ISO 16750-2 有以下九项规定：

• 4-4：叠加交流电压
• 4-5：缓慢降低和提高电源电压
• 4-6-1：电源电压的不连续性 (瞬时电源电压)
• 4-6-2：压降时的复位行为
• 4-6-3：启动配置文件
• 4-6-4：无集中式抛负载抑制 (TestA) 的抛负载
• 4-6-4：具有集中式抛负载抑制功能的抛负载 (TestB)
• 4-7：反向电压
• 4-9-1：单线中断

对于 ISO16750-2 条件，可以右键单击模型以打开组件属性编辑器，在编辑器菜单中点击 SpiceModel 的值部分，则可以选择对应脉冲条件，如下图 (图4) 所示。更多 ISO16750-2 信息，可查阅：ISO 16750-2:2012

本文介绍了 ISO 模型的分类和特点，并进行了电源线瞬态传导干扰模拟试验。欲了解更多技术细节和 LTspice 相关操作，您可以点击下方「联系我们」，提交您的需求，骏龙科技公司愿意为您提供更详细的技术解答。
