ADI高性能隔离电源解决方案 (下) — 方案介绍
由两篇文章构成的《ADI高性能隔离电源解决方案》系列专辑，主要介绍了隔离电源基本概念以及ADI高性能隔离电源解决方案。
本文为第二篇，具体介绍了针对不同应用场景的ADI高性能隔离电源解决方案。关于隔离电源的基本知识，可参考《ADI高性能隔离电源解决方案 (上) — 隔离电源综述》。
ADI提供的隔离电源方案非常适合应用于工业、医疗、仪器仪表、能源、轨道交通等场景，而高可靠性和高性能可以支持产品在高温、高噪音场景下安全、稳定、超长期运行低噪音特性的隔离电源方案非常适合应用于带有信号处理、高速数字电路的系统。简捷的电路，完备的设计支援文档，可以让工程师按照实际需求，参考Demo资料，快速设计出符合需求的实际电路和产品。

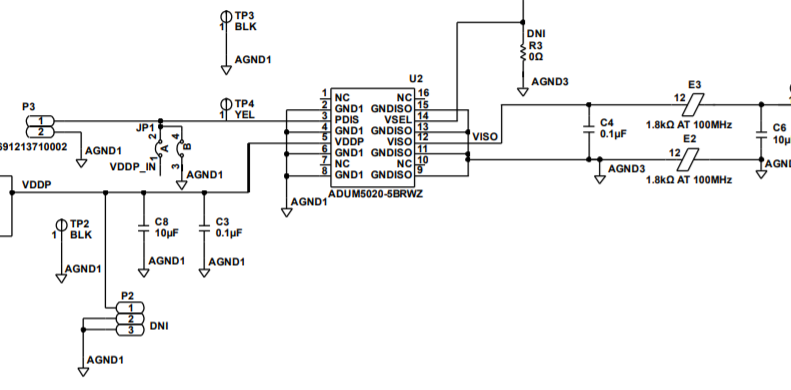

一、 ADuM5020 — 单芯片低辐射 500mW 隔离式 DC/DC 转换器
ADuM5020 优势简介 ：
- 单芯片、低辐射 500mW 隔离式 DC/DC 转换器
- 芯片内部集成了基于isoPower® 技术的隔离变压器
- 外围设计非常简单，方案非常紧凑
ADuM5020 产品详情：
- ADuM5020是一款集成isoPower®的隔离式DC/DC转换器。该DC/DC转换器采用ADI公司的iCoupler®技术，能够提供在全负载下低于有关带铁氧体的2层印刷电路板(PCB)的CISPR22 B类限制的稳压隔离电源。
- ADuM5020在500 mW应用中无需设计和构建隔离式DC/DC转换器。iCoupler芯片级变压器技术用于DC/DC转换器的磁性元件。因此可提供小尺寸、隔离解决方案。
- ADuM5020隔离式DC/DC转换器采用16引脚宽体SOIC封装。
ADuM5020 应用场景：
- RS-485/RS-422/CAN收发器电源
- 电源启动偏置和栅极驱动
- 隔离传感器接口
- 工业PLC

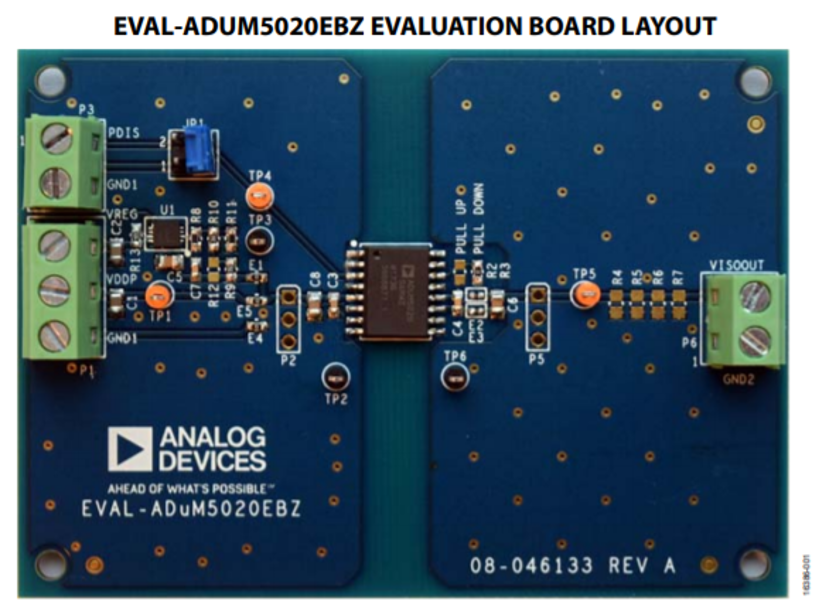

Demo 实物如下图：

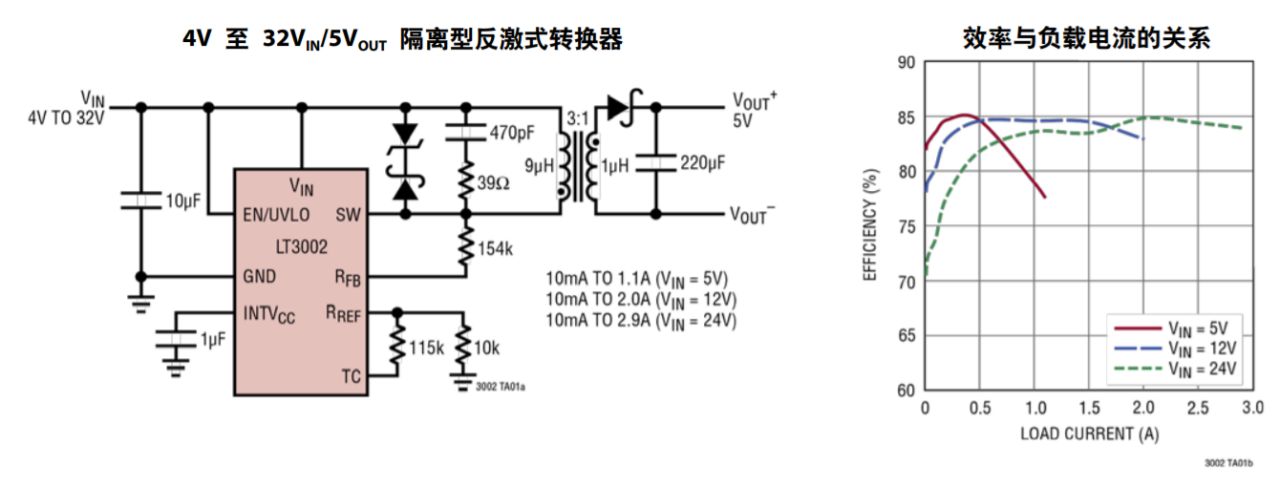

二、 LT3002 — 36V 10W No - Opto 隔离型反激式转换器
LT3002 优势简介：
- 临界模式的原边反馈Mos内置Flyback解决方案
- 基于ADI特有的采样技术，保障输出电压调整率达到1%以内
- 无光耦反馈可保障电源动态特性长期保持稳定，无需第三绕组或光隔离器即可实现稳压
- 不存在光耦电流传输比随工作时间衰减的问题
- 临界模式工作可保障多路输出应用场景下的交叉调整率
- 交叉调整率表现要远好于传统带光耦方案
LT3002- 36V 10W No 产品详情：
- LT3002 是一款单片微功率隔离型反激式转换器。通过直接从主端反激波形对隔离式输出电压实施采样，该器件无需第三绕组或光隔离器即可实现稳压。输出电压使用两个外部电阻器和第三个可选的温度补偿电阻器进行编程。
- 边界模式运行可提供具有出色负载调整性能的小巧磁性解决方案。
- 低纹波突发模式 (Burst Mode) 操作可在轻负载时保持高效率，同时最大限度抑制输出电压纹波。
- 一个 3.6A 65V DMOS 电源开关连同所有高电压电路和控制逻辑电路一起集成到耐热性能增强型 8 引脚 SO 封装中。
- LT3002 在 4V 至 36V 的输入电压范围内运行，并可提供高达 10W 的隔离输出功率。由于高度集成、并使用边界模式和低纹波突发模式，因而可为隔离式供电提供使用简单、组件数少、和高效率的应用解决方案。
LT3002 应用场景：
- 隔离式汽车、工业、医疗电源
- 隔离式辅助/内务处理电源
三、 ADP1074 — 集成有源钳位和 iCoupler® 隔离器同步正向控制器
ADP1074 优势简介：
- 单芯片横跨初次级
- 芯片内部集成了基于iCoupler®技术的信号反馈回路
- 不需外部光耦
- 单芯片可支持Flyback或Active clamp Forward 拓扑结构
- 初级提供Mos驱动信号和有源钳位驱动信号
- 次级提供同步整流驱动信号
- 方案紧凑高效，外围电路简捷
ADP1074 产品详情：
- ADP1074是一款专为隔离式DC-DC电源设计的电流模式固定频率有源钳位同步正激式控制器。
- ADP1074集成了ADI公司的专有iCouplers，无需在隔离边界上传输信号的庞大信号变压器和光耦合器。该器件降低了系统设计复杂性、成本和元器件数量，并提高了系统的整体可靠性。
- ADP1074在原边和副边均集成了隔离器和MOSFET驱动器，提供紧凑的系统级设计，在重负载下的效率优于非同步正激转换器。
- 原边引脚提供开关频率和最大占空比、外部频率同步和斜率补偿编程功能。
- 副边引脚提供差分输出电压检测、过压、电源良好和可编程轻负载模式设置功能。
- 同步整流器PWM的反馈信号和定时在原边和副边或副边到原边之间通过iCouplers并使用专有传输方案进行传输。
- ADP1074还提供输入电流保护、欠压闭锁(UVLO)、带可调迟滞功能的精密使能和过温保护(OTP)等特性。
ADP1074 应用场景：
- 隔离式DC/DC电源转换
- 中间总线电压生成
- 电信、工业
- 基站和天线RF功率
- 小型蜂窝
- POE供电设备
- 企业交换机/路由器
- 核心/边缘/城域/光学路由
- 电源模块

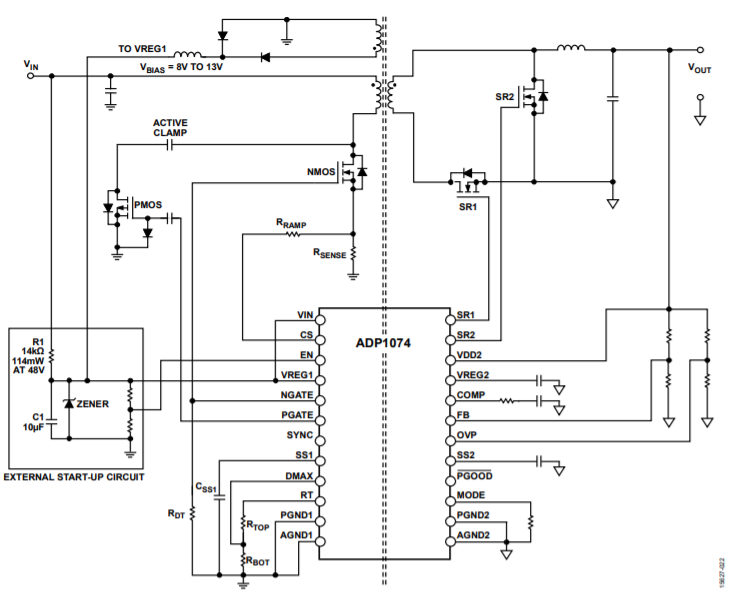

典型应用电路Forward如下：

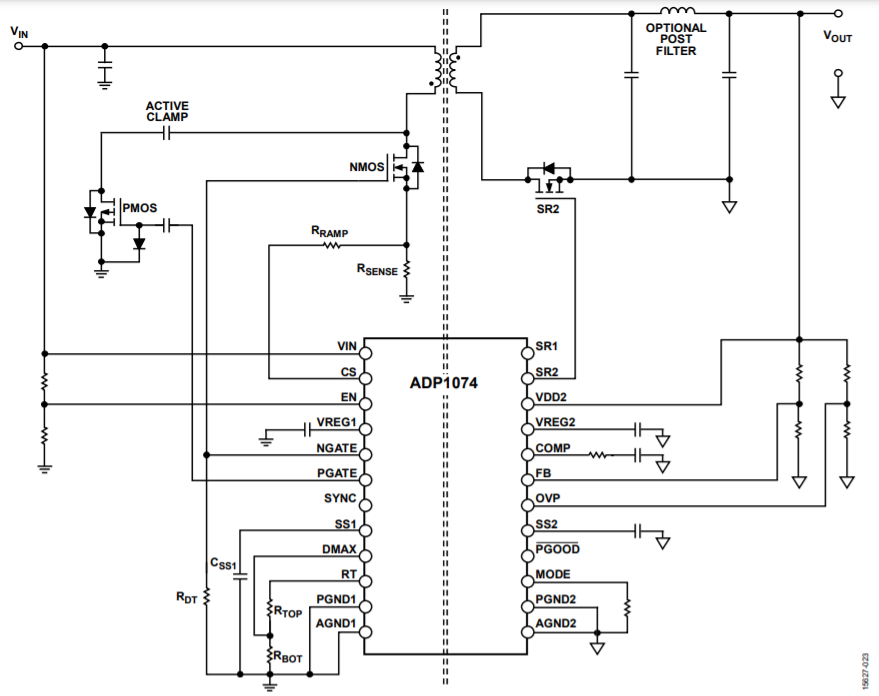

典型应用电路Flyback如下：

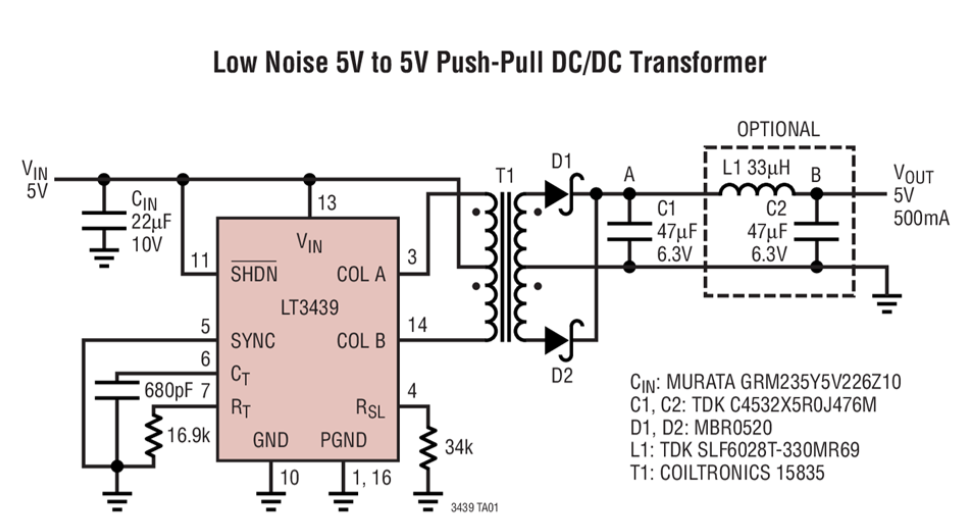

四、 LT3439 — 摆率受控的超低噪声 1A 隔离式 DC/DC 变压器驱动器
LT3439 优势简介：
- Push-Pull拓扑
- 压摆率可调
- 可实现超低噪音隔离电源
LT3439 产品详情：
- LT3439 是一款可降低传导和辐射电磁干扰 (EMI) 的推挽式 DC/DC 变压器驱动器。通过控制输出开关电压和电流摆率，可实现超低的噪声和 EMI。摆率可由用户调节，以优化输出噪声与效率之间的关系。LT3439 最多能够使高频谐波分量降低 40dB，而仅仅导致效率轻微下降。
- LT3439 包括两个 1A 电流限制电源开关，以确保重负载条件下的启动。
- 该器件还包括一个振荡器，此振荡器可同步一个外部时钟以实现更加准确的开关电源谐波布局。其保护功能包括电流限制、欠压闭锁、热停机和交叉传导阻止电路。
- LT3439 采用背面裸露的耐热性能增强型 16 引脚 TSSOP 封装。
LT3439 应用场景：
- 医疗仪器、高精度仪器仪表系统
- 低噪声隔离式电源
- 无线电和电信电源
- 分布式电源
- 低噪声灯丝电源
五、总结
工业、医疗、仪器仪表、通讯、轨道交通、能源等领域使用的隔离电源，其技术指标和常规隔离电源相比，有一些特殊要求：方案紧凑、低噪音、高效率、可靠性高等等。面向这些高端应用场景，ADI有完备的系列型号，可以满足您的需求。另外，ADI还有完备的功率等级从0.5W到5000W的各种功率等级、拓扑的隔离电源解决方案。如果您对上述方案有兴趣，可以点击下方「联系我们」，提交您的需求，我们骏龙科技公司愿意为您提供更深入的讲解与介绍。
