使用瑞萨RH850-F1KS4 Smart Configurator配置外设教程

本文将介绍如何使用瑞萨 RH850-F1KS4 Smart Configurator 配置外设，如果需要使用 Y-ASK-RH850F1KM-S1-V3_Sample 工程包，可在瑞萨官方网站下载。由于此工程包使用非 Smart Configurator 配置生成，后外设驱动修改需要通过 datasheet 查询寄存器才可以完成。使用 Smart Configurator 则可以实现图形界面配置外设，省去查看 datasheet 的时间，大大减少工程师开发时间。

接下来为大家介绍使用瑞萨 RH850-F1KS4 Smart Configurator 配置外设的步骤，首先准备工作：利用 CS+ 软件打开 Y-ASK-RH850F1KM-S1-V3_Sample 工程。

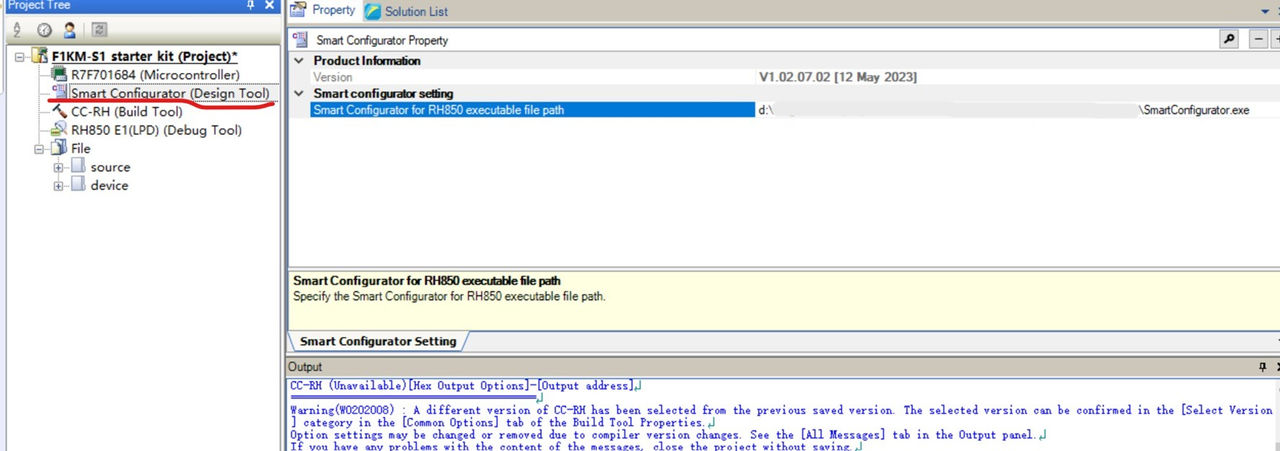

1. 双击 Smart Configurator：

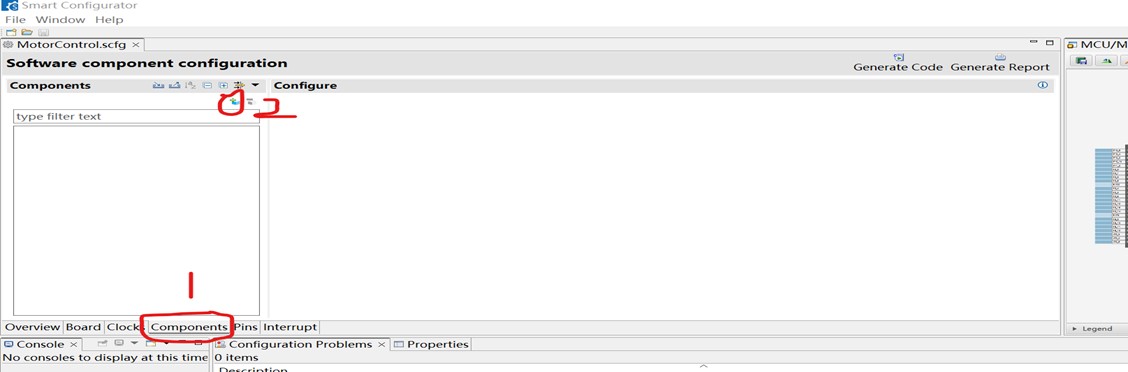

2. 在 Smart Configurator 界面选择 Components，再点击 Add Components：

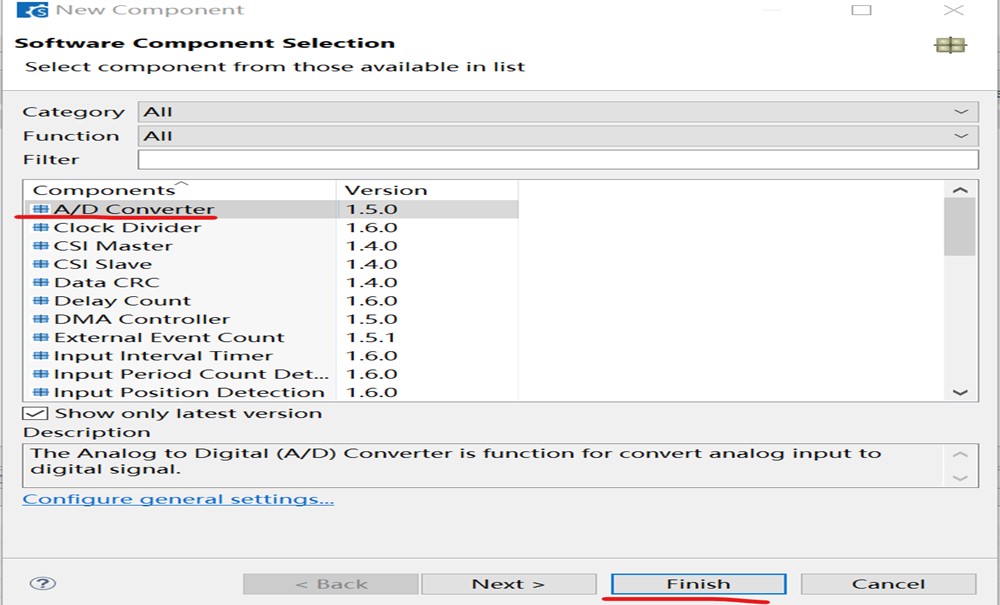

3. 选择 A/D Converter 点击Finish：

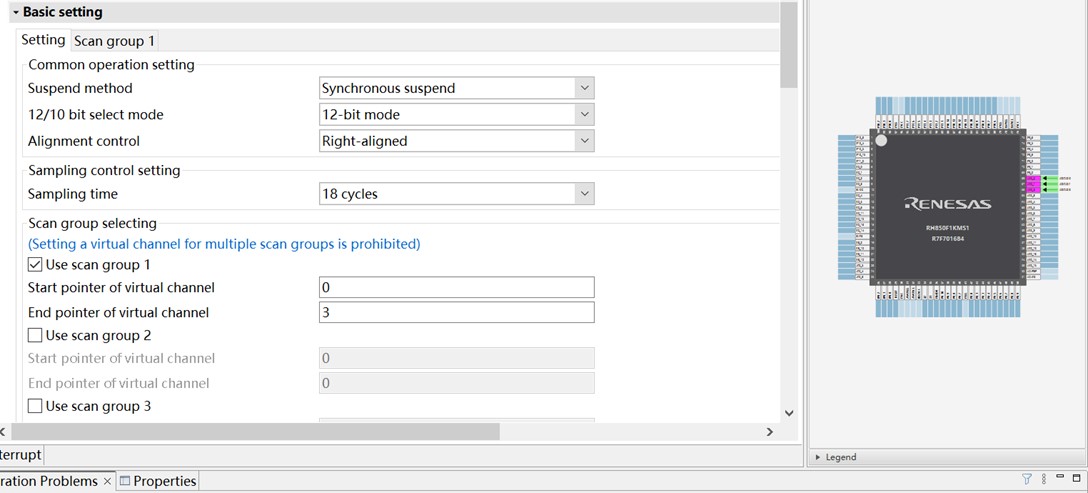

4. 根据实际需求配置 ADC 通道、采样时间、分辨率等信息：

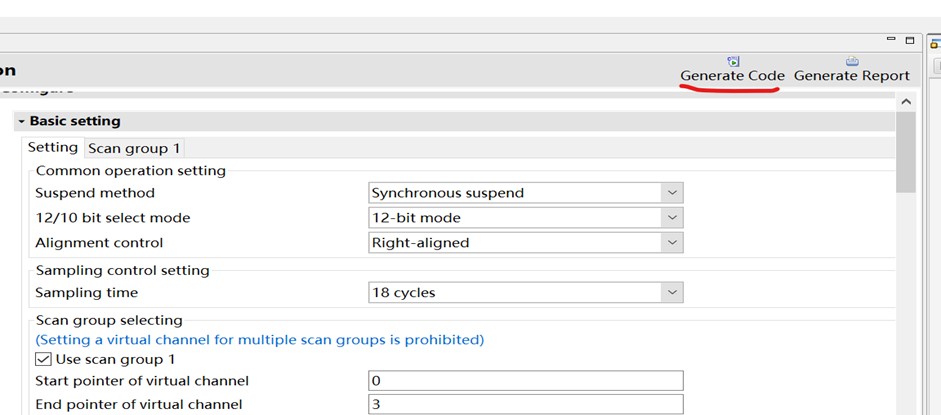

5. 点击 Generate Code 即可完成代码生成，也可以添加完成其他 Components 后再点击 Generate Code 按钮：

1. 在 Smart Configurator 界面选择 Components，再点击 Add Components：

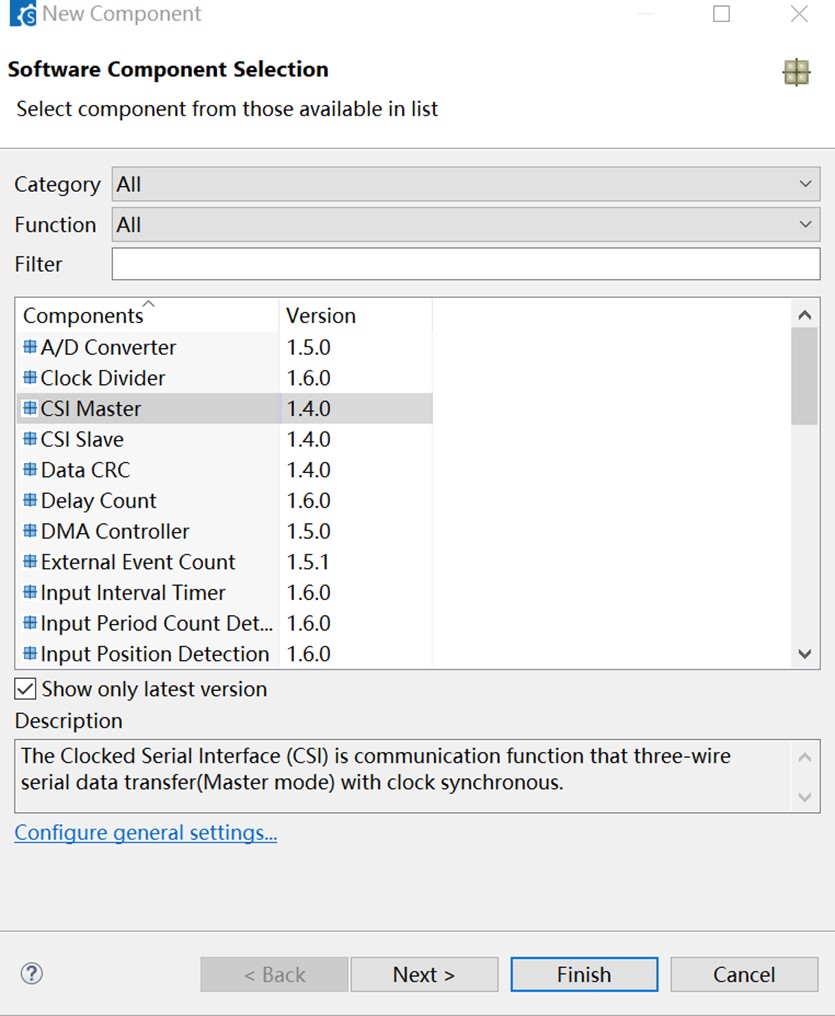

2. 选择 CSI Master 外设，点击 Next：

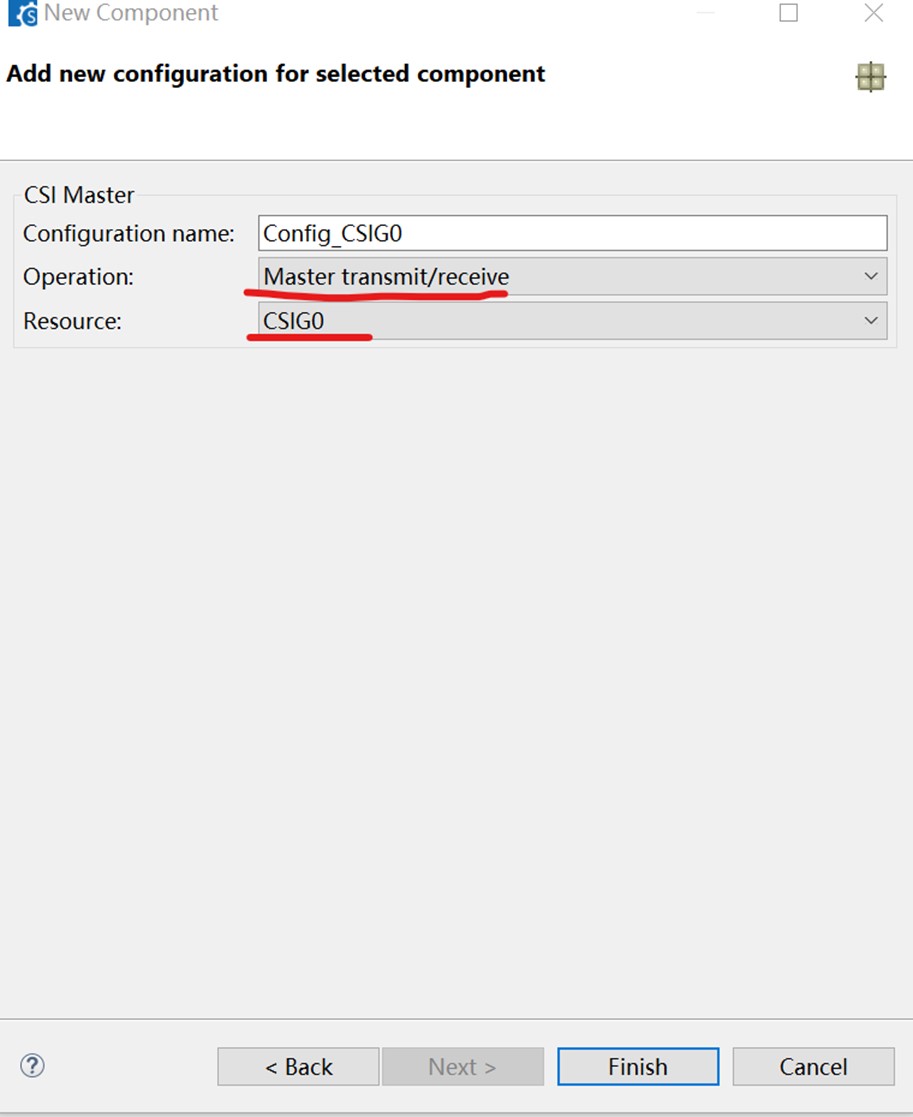

3. 选择 Operation：Master transmit/receive，Resource 选择要配置的通道，点击 Finish：

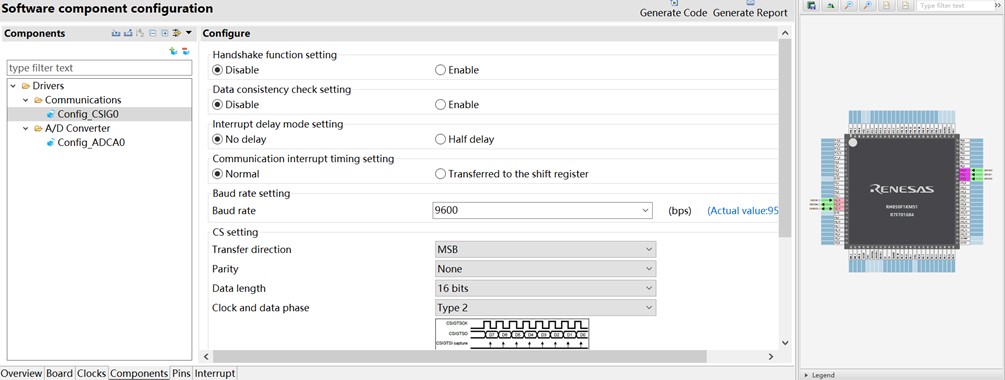

4. 根据实际需要配置相关 CSI 参数：

5. 点击 Generate Code 即可完成代码生成，也可以添加完其他 Components 后再点击 Generate Code 按钮。其余外设均按照此以上步骤流程完成。

本文介绍了使用瑞萨 RH850-F1KS4 Smart Configurator 配置外设的方法。欲了解更多瑞萨相关方案或技术信息，可点击下方「联系我们」，提交您的需求，骏龙科技公司愿意为您提供更详细的技术解答。
