ADI SIGMADSP的软件移植

ADI 目前在DSP方面的产品主要有SIGMA、BLACKFIN、SHARC三大类型，分别应用于不同的市场。SIGMADSP是完全可编程的单芯片音频DSP，可以通过SIGMASTUDIO图形开发工具轻松地进行配置，非常适用于汽车和便携式音频产品。

SIGMADSP的开发基本上是基于SIGMASTUDIO的编程，因为SIGMASTUDIO的SDK不是通用的C语言编辑的环境，而是类似于框架式的结构，通过SDK自带算法块来搭建产品音频处理的流程。在线编译和调试是通过SIGMADSP配套的编译器USBI，将PC的上位机输出I2C的寄存器组到SIGMADSP内部。在实际使用过程中，我们需要通过微控制器来控制SIGMADSP的相关操作。本文将描述如何编程微控制器来控制和引导SIGMADSP，实现生产系统中与SIGMADSP的通信。

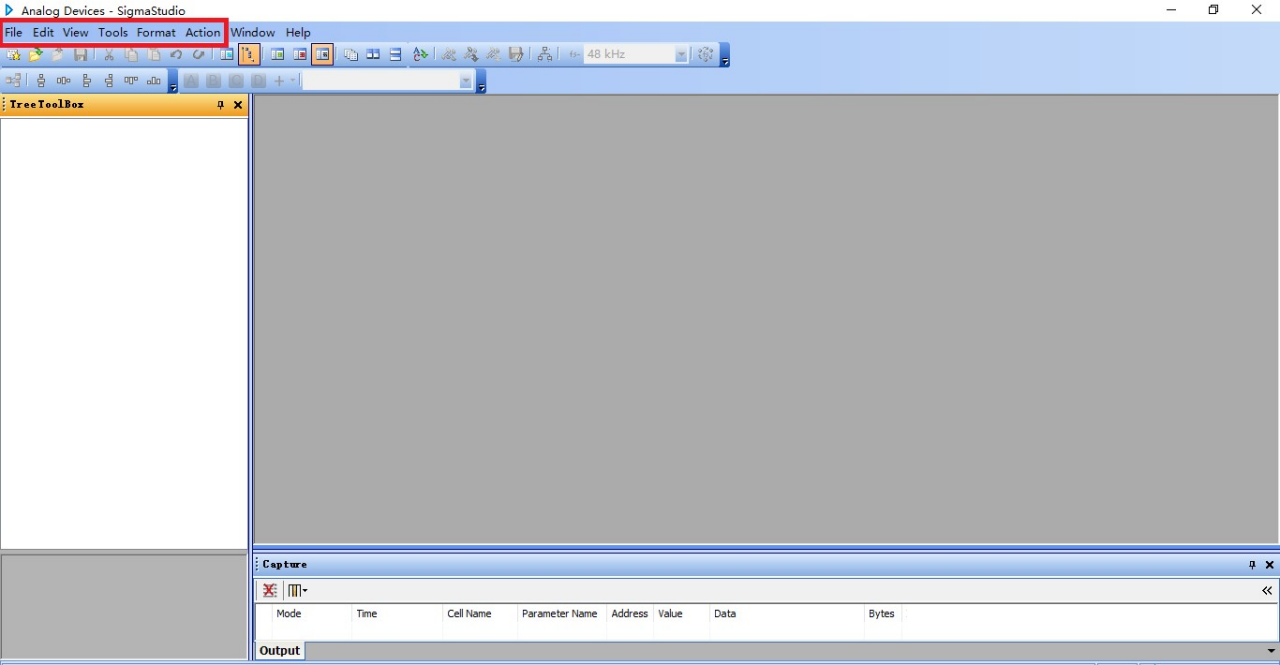

SIGMASTUDIO的相关主页如下图（图2）菜单栏红色方框处所示，包括：新建工程、编辑、视图、工具、格式、编译操作等等。

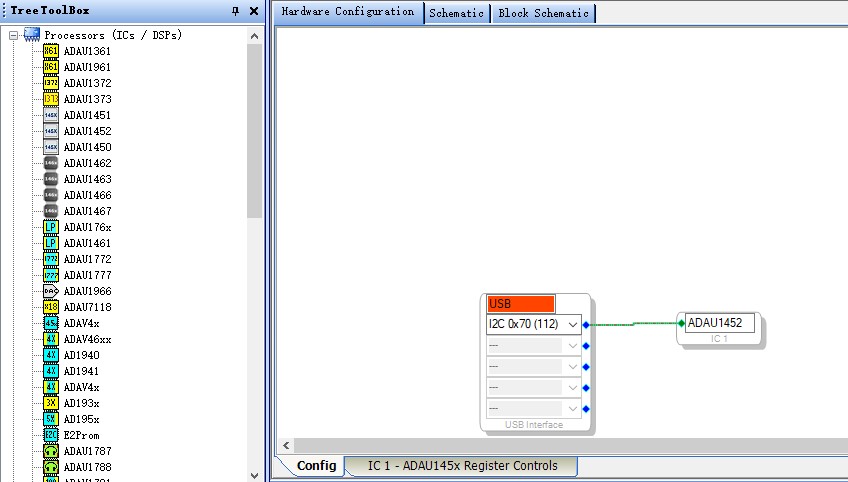

首先我们需要搭建连接器硬件配置，如下图（图3）所示：

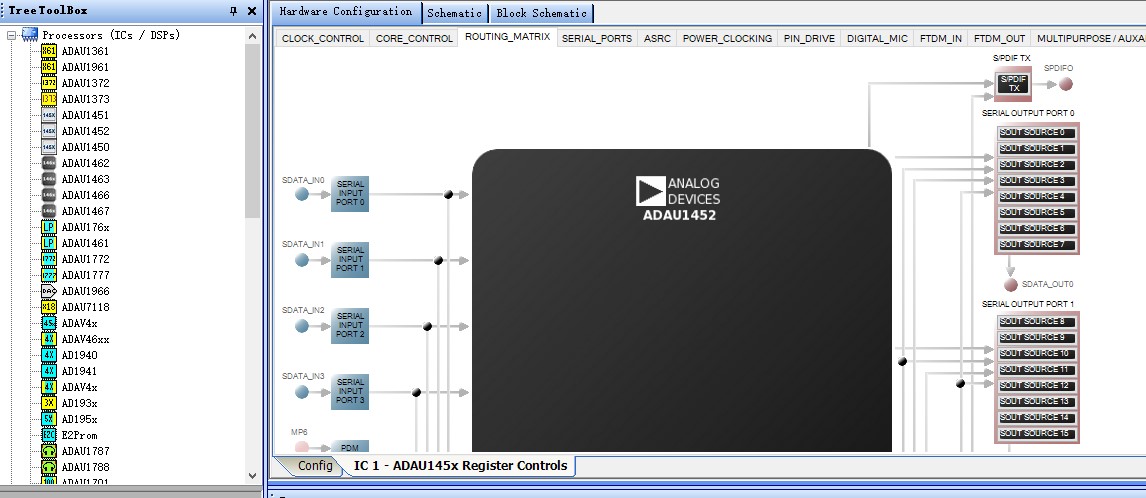

接下来我们可以对IC 1（不同DSP配置界面略微不同）进行寄存器配置。

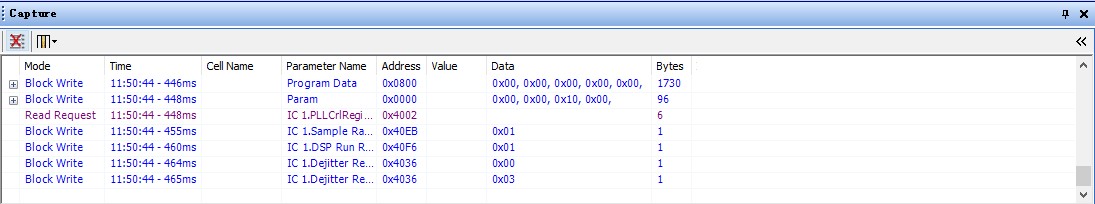

最后通过SIGMASTUDIO内部的基本结构件，对音频流进行相应的功能处理，如图1（SIGMADSP 开发工具 SIGMASTUDIO）所示，我们可以选择左边的配置树下的相关功能进行配置。配置完后可以输出到Capture窗口。

• 显示所有通过USB通信链路写入的数据
• 参数/寄存器名称、值、十六进制数据、字节数

1. 首先，找到并点击“链接、编译、下载”按钮（如下图图6所示）。
2. 点击“编译”按钮并生成在SigmaDSP上运行项目所需的所有数据文件（如下图图7所示）。
3. 如果计算机附加了评估板，捕获窗口将显示计算机通过USB端口写入SigmaDSP的所有数据（如上图图5所示）。
4. 编译完成后，“导出系统文件”按钮将被启用（如下图图8所示）。

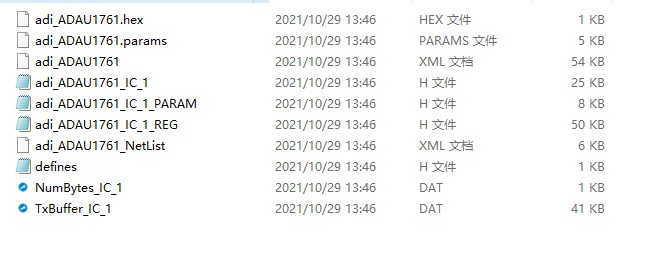

点击“导出系统文件”按钮将显示一个对话框，用户可从列表中选择保存导出目标文件夹。如下图（图9）所示：

• * .hex
  包含程序RAM的内容。
• * .params
  Cell名称、参数名称、地址、值、数据的详细信息。
• * _IC_1.h
  这个文件包含了使用名为“default_download()”的方法访问IC寄存器、程序数据和参数数据所需的所有信息。这个方法完全按照捕获窗口中显  示的方式调用所有寄存器和命令。
•  * _IC_1_PARAM.h
  包含每个独立模块的参数定义。
•  * _IC_1_REG.h
  包含SigmaDSP IC的注册定义和设置。
• defines.h
  这是一个传统的头文件，它定义了*_IC_1.h文件中已经定义的事务总数（即写入I2C/SPI控制端口），还包含以字节表示的总缓冲区大小。现在很少使用“defines.h”、“NumBytes_IC_1.dat”以及“TxBuffer_IC_1.dat”文件。因为它们一起复制了下载顺序，类似于默认的_download（），仍然是为了保持与旧系统的向后兼容性而生成的。
• NumBytes_IC_1.dat
  包含一个数组，大小为命令总数。每个元素都会让微控制器知道事务中将写入多少字节。
• TxBuffer_IC_1.dat
  包含下载事务的实际数据，该数据由地址字节和数据组成。

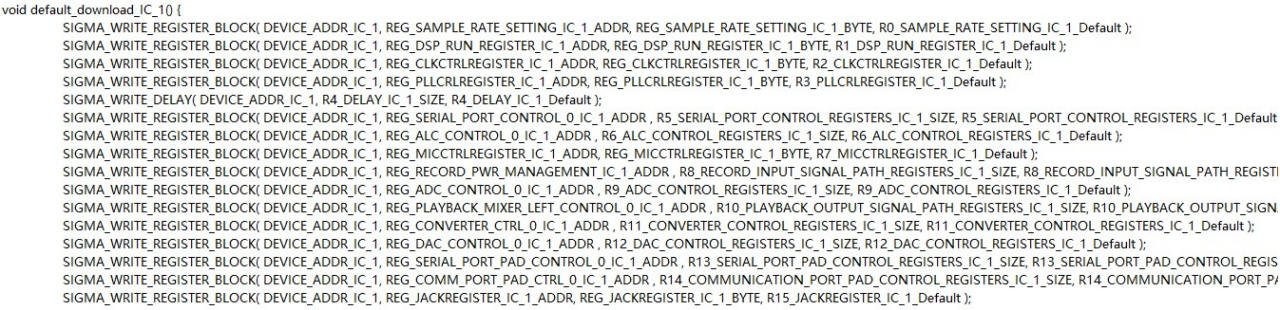

实际上对于系统的启动，我们在微控制器上搭建好底层的通信驱动后，只要调用default_download()函数，整个系统就能初始化完成，并运行起来。而default_download()的调用则是写入一些必要的配置寄存器，如下图（图10）所示：

针对于控件一些参数的实时调节，控件在改变组件状态capture时就会生成相关的宏和寄存器，只需要导入寄存器部分即可。线性的调节方面，有一些组件需要相关公式，也有一些组件暂时不提供线性调节的方式，所以有时候在设计UI上面存在一定的不灵活性。

由于SIGMASTUDIO在底层的设计是基于SIGMA汇编完成，很大程度无法完全开发程序设计，但基本上一些通用的设计都能够通过几个固定的数组完成调节。而针对一些调节线性要求高的，还是要通过组件的计算公式来进行设计。更多信息，请点击下方「联系我们」，提交您的需求，我们骏龙科技公司将提供更详细的开发流程和相关的技术指导。
