ADI 高级主动学习模块 ADALM2000 介绍

什么是 ADALM2000？

ADI 主动学习模块 2000，简称“ADALM2000” ，ADALM2000 (M2K) 主动学习模块是一种经济实惠的 USB 供电软件定义仪器，将 ADALM1000 (M1K) 主动学习模块的功能提升到更高水平。M2K 内置以 100 MSPS 速率运行的 12 位 ADC 和 DAC，可将高性能实验室设备的功能以手掌大小器件实现，使电气工程学生和爱好者能够探索几十 MHz 范围内的信号和系统，不存在传统实验设备相关的成本和容量，可称之为一款“可随身携带的电子实验室”。

电子电路评估通常需要的设备

进行电路验证和调试时，通常需要准备示波器、稳压电源、频谱分析仪等多种仪器。这些设备往往体积较大，占用较多空间，每次搭建测试环境都较为繁琐。而借助 ADALM2000，只需配合电脑与专用软件，即可轻松完成各类电路评估任务。

模拟和数字功能兼备

该 ADALM2000 配备了多种电子电路所需的评估功能。下图 (图1) 为 ADALM2000 功能模块示意图：

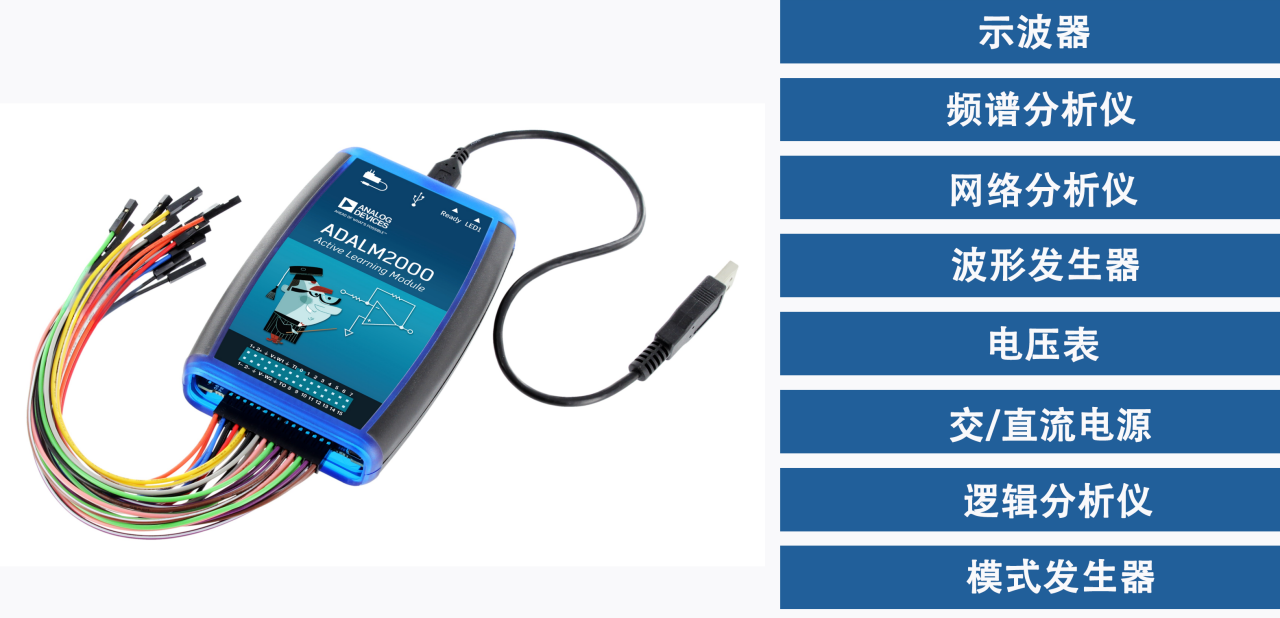

图1 ADALM2000 功能示意图

ADALM2000 内置 2ch / 12bit / 100MSPS ADC 和 2ch / 12bit / 150MSPS DAC，可与指定软件结合使用，实现高性能实验室设备。此外，它还配备了 16 个数字 I/O 通道，支持 SPI 和 I2C 协议分析。这些功能可通过一台仪器进行广泛的评估，例如电源评估、运算放大器等模拟电路的表征、FFT 分析和逻辑分析仪等。

小巧便携，功能全面

ADALM2000 不仅功能丰富，且它的体积只有手掌大小，也不需要交流电源，可以通过 USB 驱动，只需通过 USB 连接到 PC 即可使用。因此用户就可在实验室、教室、办公桌甚至咖啡馆中进行实验，真正实现“移动实验室”的理念。

适用人群

希望通过实际电路观察加深理解的电子专业学生和初级工程师
需快速进行原型电路调试、使用示波器或逻辑分析仪的工程师
需要在不同场所进行电路评估和实验的工程师

ADALM2000 开箱介绍

下图 (图2) 为 ADALM2000 开箱图。该套件包装在一个长 12cm × 宽 17cm 的盒子中，主机模块实际尺寸为 11.5cm × 7cm，非常小巧，甚至可以放入衬衫口袋。套件包含以下组件：

ADALM2000 主体模块
USB-A 转 USB-micro-B 连接线
2 种 ADALM2000 跨接连接线
排针插座

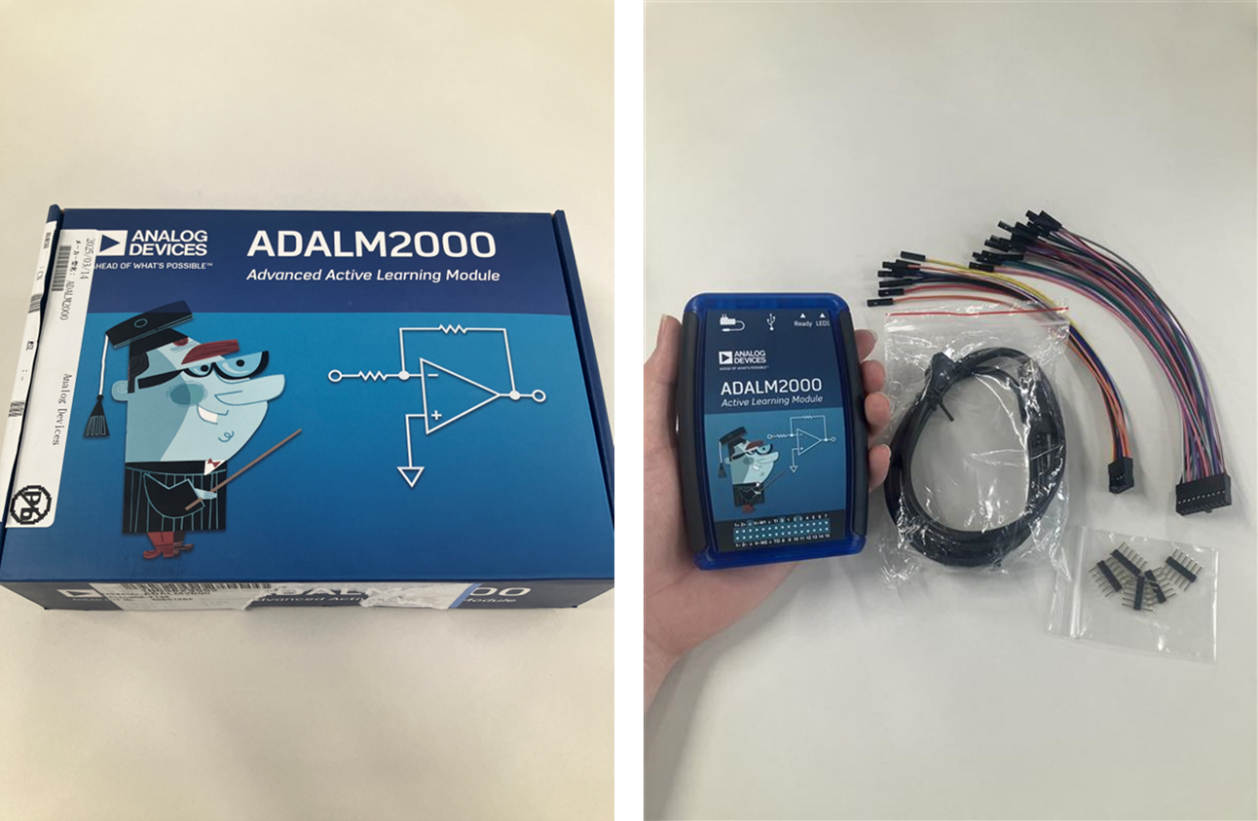

图2 ADALM2000 开箱图：包装盒 (左)、套件组件 (右)

ADALM2000 模拟零件套件

ADI 提供了多篇基于 ADALM2000 实践教程，涵盖其各类集成电路的实际应用。用户还可选配模拟部件套件 ADALP2000，如下图 (图3) 所示，其中包含超过 30 种元器件，除被动元件外，还有运放、加速度传感器、电源管理芯片等核心产品。

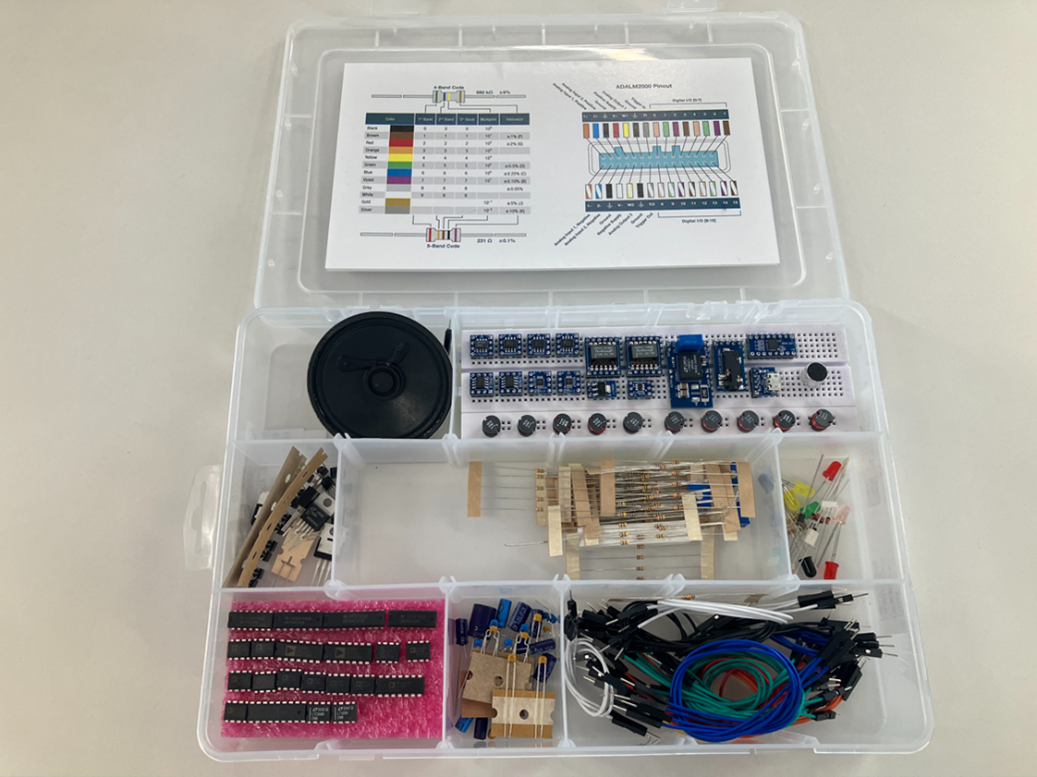

图3 模拟部件套件 ADALP2000

设备准备与使用方法

软件安装

使用 ADALM2000 前需要安装 USB 驱动程序 (与 Windows、Linux 和 MAC 兼容) 和专用软件 Scopy。Scopy 是一个集成了多功能计量工具的用户图形界面 (GUI)，这用单个单元取代了许多传统的测量仪器，并提供了适合评估电子电路的便携式测量环境。

上述软件均为免费提供，可以分别从以下连接下载安装：

* 安装完成后建议重启电脑。

硬件设置

完成软件安装后，将 ADALM2000 主机、USB 线及跳线取出。如下图 (图4) 所示步骤，用 USB 线将 PC 连接到主机模块，当主机模块上的就绪灯亮起并 LED1 闪烁时，表示连接完成。连接完成后，启动 Scopy 并单击 Scopy 屏幕上的连接按钮，即可开始使用。整个硬件搭建过程简单快捷，占用空间极小。完成上述步骤后，用户即可开始进行实验。具体操作流程将在后续文章中介绍。

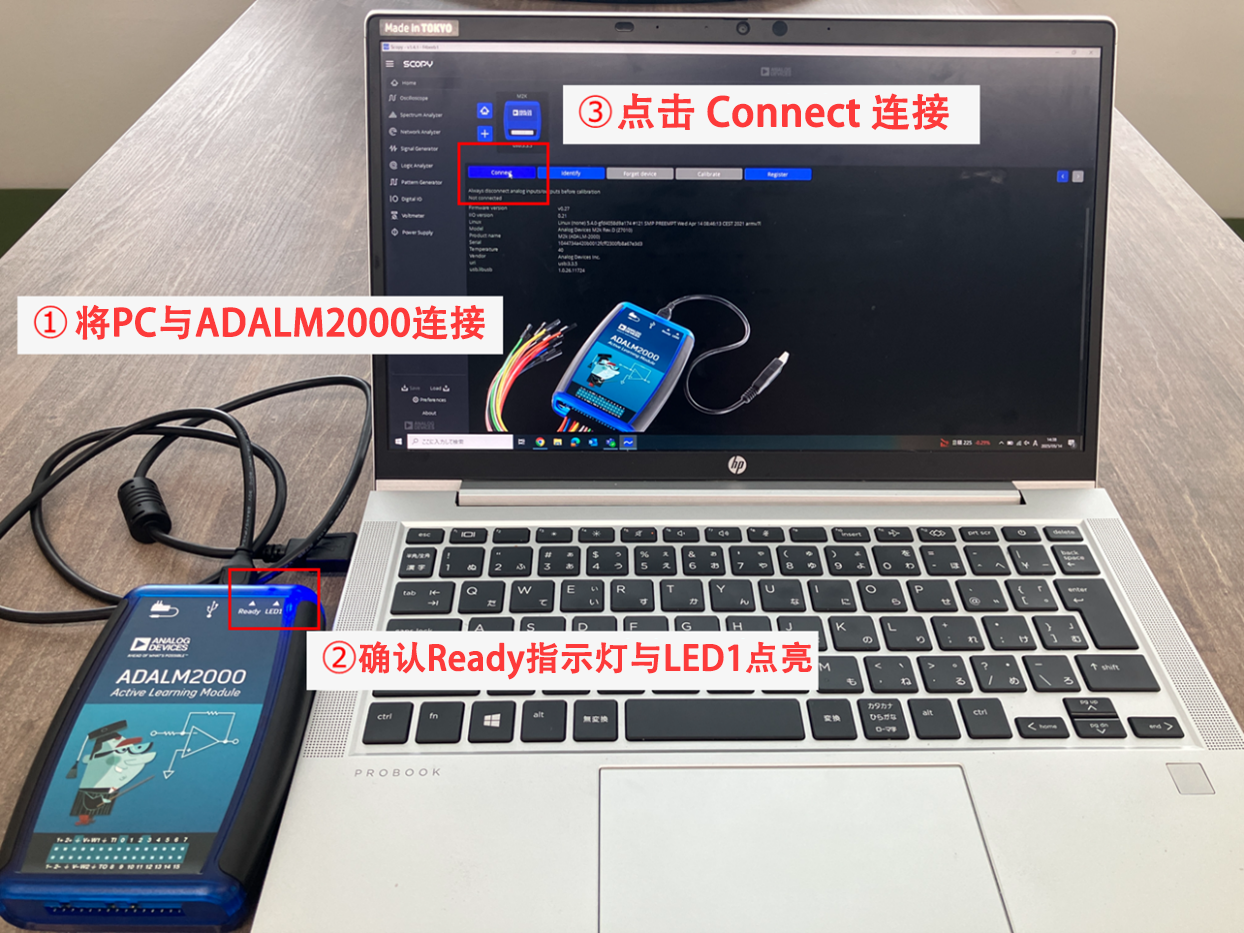

图4 ADALM2000 硬件设置步骤

总结

本文我们介绍了 ADI ADALM2000 的功能以及设置方法。ADALM2000 是一款便携式测量模块，具有多种用于电子电路评估的功能。配合免费专用软件，用户只需通过 USB 连接电脑，即可完成多项评估任务，非常适合电子学习、电路调试和移动实验需求。

欲了解关于更多 ADI 相关方案或技术信息，请与骏龙科技当地的办事处联系或点击下方「联系我们」，提交您的需求，骏龙科技公司愿意为您提供更详细的技术解答。
